孝感异频线路参数测试仪本仪器根据电波在线路中的传播过程中遇到特性阻抗发生变化的地方会产生反射波的原理对故障距离进行测试。如果已知电波在线路上的传播速度，便可由两次反射波的特征拐点计算出故障点到测试端的距离来。其公式为：S ＝0.5×V×T式中S代表故障点到测试端的距离；V代表电波在线路上的传播速度；T代表电波在故障点与测试端间来回反射的时间。人们可根据屏显波形，用双游标卡住两次反射波的特征拐点，稍加人工干预就可以由计算机自动完成测距过程。测试过程迅速，结果准确。六、功能键及系统界面的介绍1.仪器面板结构示意图如图二所示2．面板结构说明面板的左边是仪器的显示屏，此显示屏为触摸屏。各种功能键都在荧屏的右侧和下侧。面板的右边为仪器的电源开关、位移和幅度调节旋钮、复位按钮、“USB”接口和信号接口、机内电池充电接口以及工作状态指示灯。其屏幕下方还有当前设置参数提示。3．荧屏触摸键说明荧屏触摸按键分为三大功能模块，操作内容定义清晰，实际操作时反而简单，相当于屏幕菜单的快捷键操作。荧屏右侧按键模块，只是在仪器进入设置界面时，对被测电缆的长度选择确定后就可采样了。打印波形、打开文件的选择操作和保存文件的操作。只要点击相关模拟键，屏幕将弹出二级菜单引导操作人员逐项选择相关命令，仪器便开始执行此项菜单的相关命令，完成操作者意图七、测量方法与步骤：接通电源后机器自动进入测试界面，即可进行测量。其测试界面。

孝感异频线路参数测试仪能存储20次谐振故障信息，并可打印记录；p）具有判断线功能，可检测出电压互感器断线故障，并有相应的声光报警输出；q) 完善的自检、自复位功能，抗干扰能力强。2.2装置技术参数a) 电压等级：多4种电压等级；b) 母线段数：4段；c) 出线数：每段母线并联运行出线数不限，可以任意组合；d) 接地方式：适用于中性点不接地、消弧线圈接地或电阻接地系统；e) 出线方式：电缆或架空线；f)报警输出触点容量：AC 250V 2A； DC 30V 2A；g)远动输出触点容量：AC 250V 2A； DC 30V 2A；h)跳闸输出触点容量：AC 250V 5A； DC 220V 5A；i)额定工作电压：交流220V10％；j)额定工作频率：50Hz；k)环境温度：-10 ℃ ~ ＋50℃；l)相对湿度：＜90％。2.3装置型号及定义表2.1 各型号装置的配置序号型?? 号说明1TH-ZJD-1212路选线　2TH-ZJD-12Y12路选线＋远动3TH-ZJD-12T12路选线＋跳闸4TH-ZJD-12YT12路选线＋远动＋跳闸5TH-ZJD-2424路选线　6TH-ZJD-24Y24路选线＋远动7TH-ZJD-24T24路选线＋跳闸8TH-ZJD-24YT24路选线＋远动＋跳闸9TH-ZJD-3636路选线　10TH-ZJD-36Y36路选线＋远动11TH-ZJD-36T36路选线＋跳闸12TH-ZJD-36TY36路选线＋远动＋跳闸电源方式：订货时要注明电源参数，标准配置为AC 220V 50Hz。3装置原理装置运行的基本流程图如图3.1所示：图3.1 微机选线装置原理框图在小电流接地系统中，若其中一条出线发生单相接地故障，全系统都会出现零序电压，在这个电压的作用下，系统中会出现零序电流。对于非故障线路而言，零序电流就是该线路的电容电流，方向从母线流向线路；对于故障线路而言，中性点不接地系统中故障线路中的零序电流为非故障线路零序电流之和，方向从线路流向母线。

孝感异频线路参数测试仪面板说明图3-1仪器面板指示图1、紧急停止按键2、系统复位按键3、USB接口4、液晶触摸显示屏5、测试电源输出（A、B、C、N）插孔（电流测量端子）6、电压测量输入（UA、UB、UC、UN）插孔（电压测量端子）7、测量输入保险管8、接地接线柱9、输入电源开关10、电源输入插座（AC220）11、打印机3.1、紧急停止按键安装位置：如图3—1—。功 能：断开测试输出电源，并将外部接线全部接地；测试过程中遇到突发事件时，按此键可在不断开输入电源的情况下紧急快速地关断所有输出电源并使所有接线接地，保证使用；3.2、系统复位按键安装位置：如图3—1—。功 能：提供仪器内部中央处理器复位；注 意：此复位键是复位仪器内部所有控制器件，而非直接操作输出断开，因此若测量过程中遇到紧急情况请先按紧急停止按键来快速地断开输出；3.3、USB接口安装位置：如图3—1—。功 能：U盘插入口，把仪器内部保存的所有测量数据自动导入U盘中并生成文件保存，提供给用户在电脑操作系统下通过仪器附带的软件操作查看数据并生成报告文件；注 意：当U盘插入仪器USB接口并开始传输数据的时候，严禁中途拔出U盘，否则可能导致数据传输错误，严重的可能损毁U盘；3.4、液晶触摸显示屏安装位置：如图3—1—。功 能：超大屏幕中文显示每一步操作过程，用户只需在相应的地方轻轻触碰一下，即可自动完成整个测量过程；注 意：触摸式液晶显示屏属于精密配件，应避免长时间阳光暴晒或重物挤压和利器划伤；在操作液晶屏的时候使用铅笔头或者其它笔形塑料物件操作可以提高操作准确度；

孝感异频线路参数测试仪按住开始测试不放，当进度条跑满整个方格的时候，仪器将自动进入的测试过程。为更好的保证测量精度和测量性，仪器首先将对外界干扰信号进行检测并分析；当然，仪器内部采用的是高端的专业DSP快速处理器来处理，相对用户来说整个干扰检测过程就是一瞬间的事情，用户根本不用担心此过程会占据过多的时间而导致测试过程时间过长。干扰检测完成后仪器立即启动变频输出装置；首先变频到55Hz使输出端快速平缓地输出至200伏电压或者4安培电流，整个过程仪器内部均采用实时监控的手段，保证输出的稳定可靠。升压或升流成功后，保持200伏电压或4安培电流然后进行55Hz（如图4—4）环境下的检测分析；当55Hz检测分析完成后，仪器自动变频到45Hz进行45Hz（如图4—5）环境下的检测分析；经过仪器内部中央处理器的高精度处理，得出并显示各项测试结果及数据（如图4—6），包括55Hz所有数据和45Hz所有数据，用户可以自行选择查看并打印。整个测试过程的所有数据均是采取的实时检测并显示的方式，用户可以很直观的观察监视整个测试过程发生的变化。 图 4—3图 4—4图 4—5图 4—64.4、时间设置图 4—74.4、数据管理图4—8图4—9图4—10 图4—11图4—12图4—13五参考接线测试开始前，将测量端的线路引下线可靠接入大地，并将面板左上角的仪器接地端子可靠接入大地，然后分别将电源输出信号地N和电压输出信号地UN分别可靠接入大地，将测试电源输出端子A、B、C连接到线路测量引下线仪器电源侧，将电压测量端子 UA、UB、UC接入线路引下线线路侧，仪器测试接线完成后，再打开线路引下线的接地，以保证设备和操作人员的。5.1、正序阻抗接线（如下图），零序阻抗也可采用此种接线方法接线，

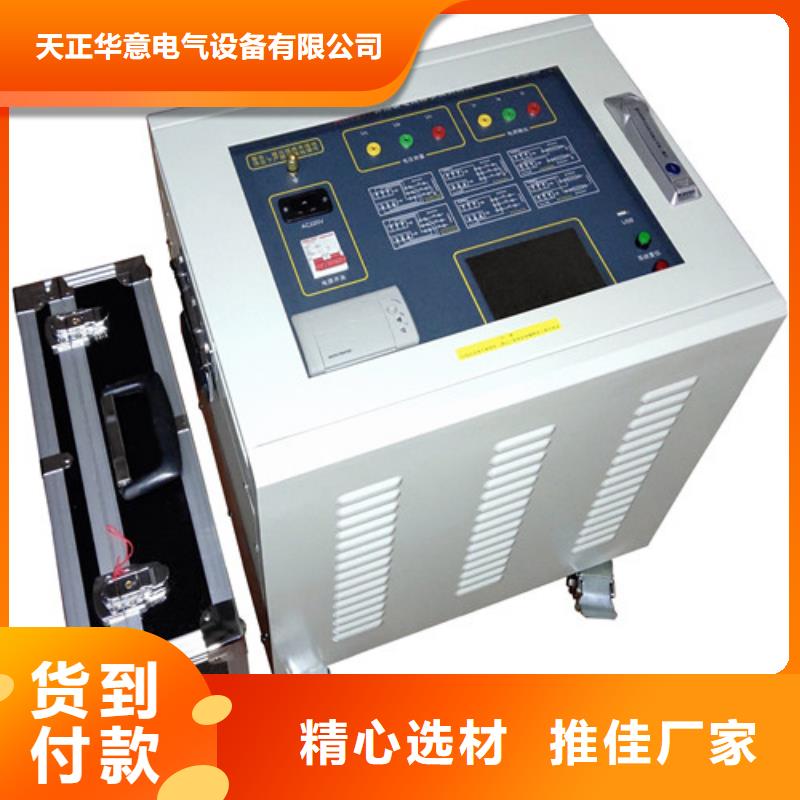

孝感异频线路参数测试仪DSP高速处理器精准快速，仪器内部采用专业的DSP快速数字信号处理器作为处理核心，在保证测量数据精准的前提下，大大的了一起本身的运算处理能力。?操作简单外部接线简单，正序阻抗、零序阻抗、正序电容、零序电容在测试端仅需一次接入被测线路的引下线就可以完成全部的测量；解决了现有测试手段存在的测试接线倒换烦琐、抗干扰、稳定度、精度等方面存在的问题；避免因改接线时感应电压对实验人员的伤害。?海量数据存储仪器内部配备有日历芯片和大容量存储器，能将检测结果按时间顺序保存，随时可以查看历史记录，并可以打印输出。?科学先进的数据管理仪器数据可以通过U盘导出，可在任意一台PC机上通过我公司专用软件，查看和管理数据并可生成工作报告。?全触摸超大液晶显示操作简单，仪器配备了高端的全触摸液晶显示屏，超大显示界面所有操作步骤中文菜单显示，每一步都非常清楚，操作人员不需要额外的专业培训就能使用。轻轻触摸一下就能完成整个过程的测量，是目前非常理想的智能型测量设备。仪器整体外观图图1-1 仪器外观二 主要技术参数1使用条件-20℃ ~ 50℃RH＜80％2抗干扰原理变频法3电 源AC 220V±10％允许发电机4电源输出输出电压AC300V电压精度0.5％电流精度0.5％输出电流8A输出频率45Hz、55Hz5测量范围电容0.01~30μF阻抗0.01~400Ω阻抗角-180°~ ＋180°6测量分辨率电容0.0001μF阻抗0.0001Ω阻抗角0.0001°7测量准确度电容： ≥1μF时，±1％读数±0.01μF；＜1μF时，±2％读数±0.01μF；电阻： ≥1Ω时，±1％读数±0.01Ω；＜1Ω时，±2％读数±0.01Ω；阻抗角： ±0.2°（电压＞1.0V）； ±0.3°(电压:0.2V~1.0V)；8干扰电流小于40A9外型尺寸500（L）×400（W）×450（H）10存储器大小100 组 支持U盘数据存储11重 量55 Kg

孝感异频线路参数测试仪测试电源输出（A、B、C、N）插孔（电流测量端子）安装位置：如图3—1—。功 能：包含A（黄色）、B（绿色）、C（红色）和N（黑色）共4个端子，提供仪器测试输出电源；注 意：测试过程中此输出端子有较大电流输出，严禁用手触碰端子金属部分，以防电击；3.6、电压测量输入（UA、UB、UC、UN）插孔（电压测量端子）安装位置：如图3—1—。功 能：包含UA（黄色）、UB（绿色）、UC（红色）和UN（黑色）共4个端子，提供仪器测试输入电压；注 意：测试过程中严禁用手触碰端子金属部分，以防电击；3.7、测量输入保险管安装位置：如图3—1—。功 能：测试过程中保护仪器本身，防止不正常情况下通过输入端损坏仪器；注 意：测量过程中如出现显示器上那一相电压显示的数据不正确（如数据乱跳动或者始终不变等），则可能此相的保险管已经烧毁；更换保险管时可用十字螺丝刀轻轻拧开外面的黑色护套，然后装入新的保险管重新拧上外壳即可；3.8、接地接线柱安装位置：如图3—1—。功 能：仪器保护接地；注 意：仪器内部自带接地保护装置，测试中应当保证接入可靠地网；3.9、输入电源开关安装位置：如图3—1—。功 能：打开此关，仪器上电进入工作状态。关闭此开关，也同时关闭仪器内部所有电源系统，紧急情况应立即关闭此开关并拔掉输入电源线；注 意：此开关是自带漏电保护的空气开关，当出现后端漏电的情况下此开关将自动断开，可再次检查接线后再合上开关；3.10、电源输入插座（AC220）安装位置：如图3—1—。功 能：使用标准大功率专用插座与市电或发电机相连接；注 意：电源线插头是大号空调插座，一般三角插座可能插不进，可使用仪器附带的接线排插延长接线；3.11、打印机安装位置：如图3—1—。功 能：显示可打印数据时，将光标移动至“打印”项按确认键打印。注 意：打印机为全自动热敏打印机，打印纸宽55mm。更换打印纸时请使用热敏打印机专用打印纸，首先按下打印机下部凸起的按钮，打印机盖板将自动弹起，然后按顺序将打印纸放入打印纸仓内并留少许部分在外面，合上打印机盖板

孝感异频线路参数测试仪若线路是短路故障，所显示曲线与正弦曲线相似，既A的值随着频率的争加由小向大再向小变化（见线路短路时驻波比与频率的关系图）。若线路是开路故障，所显示曲线与余弦曲线相似，既A的值随着频率的争加由大向小变化（见线路开路时的驻波比与频率变化的关系图）。根据波的传输理论和理论公式可知，当故障点离测试点距离越近，在注入点出现个驻波波谷时的频率f0越高。当故障点距离太近时可能测量不到f0的值，当故障点离测试点距离太远时f0的值可能只有几百赫兹，我们所测到的可能不是驻波点而是第二、第三驻波点，当曲线波形中驻波点所示故障距离大于50kM时，可通过距离档位按钮选择大于50kM的档位来进行的测量。七、误差的修正本仪器程序中的架空线路波速是固定的，对于不同参数的架空线路，其波数与给定波速会有一定偏差。因此，对于不同参数的架空线路，测出的距离也有一定偏差；但这一偏差可通过下列两种办法进行修正。1.根据对具体线段参数测试，修改程序中架空线路的波速参数，以保证测量精度。本方法适用于同一电压等级线路参数基本一致的用户。此项工作由架空线厂家与用户配合进行。2.用户用SH333仪器对已知长度L0的线路测量时，分别测量非故障相长度L1和故障相长度L2，可通过下列公式得到故障距离。Lx＝L0×L2/L1八、注意事项1.仪器中的蓄电池为全密封型，可以任意放置。2.关上电源开关，将220V市电由所配充电线引入充电插口就可进行充电，充电时间为12小时。3.为了延长电池寿命使电池达到使用效果，应每月进行充放电一次

孝感异频线路参数测试仪DSP高速处理器精准快速，仪器内部采用专业的DSP快速数字信号处理器作为处理核心，在保证测量数据精准的前提下，大大的了一起本身的运算处理能力。?操作简单外部接线简单，正序阻抗、零序阻抗、正序电容、零序电容在测试端仅需一次接入被测线路的引下线就可以完成全部的测量；解决了现有测试手段存在的测试接线倒换烦琐、抗干扰、稳定度、精度等方面存在的问题；避免因改接线时感应电压对实验人员的伤害。?海量数据存储仪器内部配备有日历芯片和大容量存储器，能将检测结果按时间顺序保存，随时可以查看历史记录，并可以打印输出。?科学先进的数据管理仪器数据可以通过U盘导出，可在任意一台PC机上通过我公司专用软件，查看和管理数据并可生成工作报告。?全触摸超大液晶显示操作简单，仪器配备了高端的全触摸液晶显示屏，超大显示界面所有操作步骤中文菜单显示，每一步都非常清楚，操作人员不需要额外的专业培训就能使用。轻轻触摸一下就能完成整个过程的测量，是目前非常理想的智能型测量设备。仪器整体外观图图1-1 仪器外观二 主要技术参数1使用条件-20℃ ~ 50℃RH＜80％2抗干扰原理变频法3电 源AC 220V±10％允许发电机4电源输出输出电压AC300V电压精度0.5％电流精度0.5％输出电流8A输出频率45Hz、55Hz5测量范围电容0.01~30μF阻抗0.01~400Ω阻抗角-180°~ ＋180°6测量分辨率电容0.0001μF阻抗0.0001Ω阻抗角0.0001°7测量准确度电容： ≥1μF时，±1％读数±0.01μF；＜1μF时，±2％读数±0.01μF；电阻： ≥1Ω时，±1％读数±0.01Ω；＜1Ω时，±2％读数±0.01Ω；阻抗角： ±0.2°（电压＞1.0V）； ±0.3°(电压:0.2V~1.0V)；8干扰电流小于40A9外型尺寸500（L）×400（W）×450（H）10存储器大小100 组 支持U盘数据存储11重 量55 Kg
