调频串联谐振交流耐压试验装置厂家热线

<孝感>天正华意电气设备有限公司

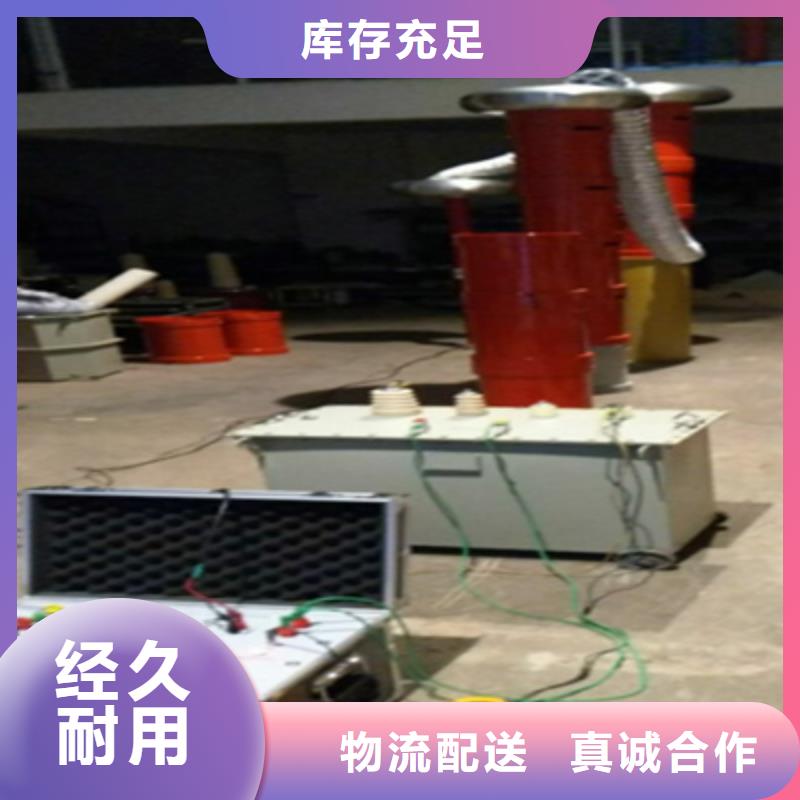

孝感变频串联谐振耐压装置产品简介该仪器主要针对10kV、35kV、110kV、220kV、变电站及线路等所有电气主设备的交流耐压试验设计制造。电抗器采用多只分开设计，既可满足高电压、小电流的设备试验条件要求，又能满足低电压的交流耐压试验要求，具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。该仪器主要由变频控制电源、励磁变压器、电抗器、电容分压器组成。『我公司调频谐振仪器主要功能及其技术特点』1、仪器具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作并能记下闪络电压值，以供试验分析。2、仪器具有三种工作模式，方便用户根据现场情况灵活选择，提高试验速度。工作模式为：全自动模式、手动模式、自动调谐手动升压模式.3、能存储和异地打印数据，存入的数据编号是数字，方便的帮助用户识别和查找。4、仪器自动扫频时频率起点可以在规定范围内任意设定，扫频方向可以向上、向下选择，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点。5、采用了DSP平台技术，可以方便的根据用户需要增减功能和升级，也使得人机交换界面更为人性化。

孝感变频串联谐振耐压装置540kVA/270kV/27kV变频串联谐振耐压试验装置一、系统执行标准GB50150-2006《电力设备专用测试仪器通用技术条件第6部分：高压谐振试验装置》JB/T9641-1999《试验变压器》GB10229《电抗器》GB/T.311-1997《高压输变电设备的绝缘与配合DL/T846-2004 《高电压测试设备通用技术条件》GB4793-1984《电子测量仪器要求》GB2900 电工名词术语》GB4208《外壳防护等级》GB191《包装贮运标志》GB/T16927-1997 《高电压试验技术》二、工作环境1.环境温度：－150C –40 0C；2.相对湿度：≤90％RH；3.海拔高度: ≤3500米；三、装置主要适用范围1、满足300mm210kV 电缆交流耐压试验，长度10km，电容≤3.7uF试验频率30~300Hz试验电压U≤22kV。2、满足300mm235kV 电缆交流耐压试验，长度4km，电容≤0.76uF试验频率30~300Hz试验电压U≤52kV。3、满足300mm2110kV 电缆交流耐压试验，长度1km，电容≤0.139uF试验频率30~300Hz试验电压U≤128kV。4、满足120MVA/110kV以下变压器交流耐压试验，电容≤0.02uF试验频率45~65Hz试验电压U≤160kV。5、满足110kV开关，母线，GIS交流耐压试验，试验频率30~300Hz试验电压U≤265kV。四、系统技术规范及性能4.1 系统技术参数4.1.1 额定输出电压0～270kV4.1.2 谐振电压波型：正弦波，波形畸变率＜1.0％4.1.3 被试品电流；2A4.1.4 试验容量：540kVA4.1.5 输出频率30～300Hz4.1.6 工作时间 满功率输出下，连续工作时间60min4.1.7 品质因素30～904.1.8 输入工作电源单相220V或三相380V±5％，50Hz4.1.9 环境温度：－15℃～＋40℃4.1.10 相对湿度：＜90RH％，无凝露状况4.1.11 海拔高度＜3500m4.1.12 噪声≤50dB4.2 系统的性能特点

孝感变频串联谐振耐压装置技术方案一、设备制造遵循的标准和行业标准电子测量仪器要求二、被试品对象及试验要求 1、满足10KV电缆，400mm2，8KM的交流耐压试验；电容量≤3.37uF试验频率30-300Hz，试验电压≤22kV，试验时间5min。2、满足35KV电缆，400mm2，3KM的交流耐压试验；电容量≤0.6438uF试验频率30-300Hz，试验电压≤52kV，试验时间60min。三、工作环境1.环境温度：－100C –50 0C；2.相对湿度：≤90％RH；3.海拔高度: ≤1000米；四、装置主要技术参数及功能1.额定容量：432kVA；2.输入电源：三相380V电压，频率为50Hz；3.额定电压：54KV4.额定电流：8A5.工作频率：30-300Hz；6.装置输出波形：正弦波7.波形畸变率：输出电压波形畸变率≤1％；8.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；9.温 升：额定负载下连续运行60min后温升≤65K；10.品质因素：装置自身Q≥30(f＝45Hz)；11.保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；12. 测量精度：系统有效值1.5级；五、装置容量确定1、满足10KV电缆，400mm2，8KM的交流耐压试验；电容量≤3.37uF试验频率30-300Hz，试验电压≤22kV，试验时间5min。试验频率：f＝35Hz试验电流：I＝2πfCU试 ＝2 根据以上各项目试验电压、电流、频率、电感量即设计8节电抗器，单节电抗器为54kVA/27kV/2A/55H验证：1、满足10KV电缆，400mm2，8KM的交流耐压试验；电容量≤3.37uF试验频率30-300Hz，试验电压≤22kV，试验时间5min。使用电抗器8节并联此时电感量为55/8＝6.87H试验频率试验电压≤52kV，试验时间60min。使用电抗器2节串联4组并联此时电感量2＊55＊1.05/4＝28.88H试验频率装置容量定为432kVA/54KV；设计8节电抗器，单节电抗器为54kVA/27kV/2A/55H使用电抗器串并联能满足上述被试品的试验要求。

孝感变频串联谐振耐压装置620kVA/270kV/52kV变频串联谐振试验装置一、被试品对象及试验要求1. 10kV/400mm2电缆，长度3000m以内的交流耐压试验，电容量≤1.26uF，试验频率30-300Hz，试验电压22kV。2. 35kV/400mm2电缆，长度2000m以内的交流耐压试验，电容量≤0.42uF，试验频率30-300Hz，试验电压52kV。3. 110kV/400mm2电缆，长度1000m以内的交流耐压试验，电容量≤0.156uF，试验频率30-300Hz，试验电压128kV。4. 110kV及以下变压器的交流耐压试验，电容量≤0.02μF，试验频率为45-65Hz试验电压不超过160kV。5. 110kV变电站系统交流耐压试验，试验频率为30-300Hz试验电压不超过265kV。二、工作环境1.环境温度：－150C –45 0C；2.相对湿度：≤90％RH；3.海拔高度: ≤3000米；三、装置主要技术参数及功能1.额定容量：620kVA；2.输入电源：三相380V电压，频率为50Hz；3.额定电压：270 kV ；128kV；54kV；4.额定电流：2.3A 4.8A；11.5A；5.工作频率：30-300Hz；6.波形畸变率：输出电压波形畸变率≤1％；7.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；8.温 升：额定负载下连续运行60min后温升≤65K；9.品质因素：装置自身Q≥30(f＝45Hz)；10.保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；11.测量精度：系统有效值1.5级；

孝感变频串联谐振耐压装置TH-135kVA/108kV一、满足试品范围1、10kV/300mm2电缆3km的交流耐压试验，电容≤1.1265uF 试验频率30-300Hz试验电压22kV 试验时间5min。2、10kV开关等变电站设备的交流耐压试验，试验频率30-300Hz，试验电压不超过42kV，试验时间1min。3、35kV/300mm2电缆1km的交流耐压试验，电容量≤0.1945uF，试验频率30-300Hz，试验电压52kV，试验时间60min。4、35kV/31500kVA主变的交流耐压试验，电容量≤0.02uF，试验频率45-65Hz，试验电压68kV试验时间1min。5、35kV开关等电气设备的交流耐压试验，试验频率30-300Hz，试验电压不超过95kV，试验时间1min。二、装置主要组成序号 设备名称 规格型号 单位 数量1 变频电源 TH-7.5kW 台 12 激励变压器 JLB-7.5kVA/1.5/3/6kV/0.4kV 台 13 高压电抗器 DK-33.75kVA/27kV 台 44 电容分压器 TH-1000pF/110kV 套 1三、主要功能及特征系列变频串联谐振耐压试验装置，采用调节电源频率的方式，使得电抗器与被试电容器实现谐振，从而在被试品上获得高电压大电流，因其所需电源功率小、设备重量轻体积小，在国内外得到了广泛好评和应用，是当前高电压试验的新方法和潮流。

孝感变频串联谐振耐压装置540kVA/270kV/27kV变频串联谐振耐压试验装置一、系统执行标准GB50150-2006《电力设备专用测试仪器通用技术条件第6部分：高压谐振试验装置》JB/T9641-1999《试验变压器》GB10229《电抗器》GB/T.311-1997《高压输变电设备的绝缘与配合DL/T846-2004 《高电压测试设备通用技术条件》GB4793-1984《电子测量仪器要求》GB2900 电工名词术语》GB4208《外壳防护等级》GB191《包装贮运标志》GB/T16927-1997 《高电压试验技术》二、工作环境1.环境温度：－150C –40 0C；2.相对湿度：≤90％RH；3.海拔高度: ≤3500米；三、装置主要适用范围1、满足300mm210kV 电缆交流耐压试验，长度10km，电容≤3.7uF试验频率30~300Hz试验电压U≤22kV。2、满足300mm235kV 电缆交流耐压试验，长度4km，电容≤0.76uF试验频率30~300Hz试验电压U≤52kV。3、满足300mm2110kV 电缆交流耐压试验，长度1km，电容≤0.139uF试验频率30~300Hz试验电压U≤128kV。4、满足120MVA/110kV以下变压器交流耐压试验，电容≤0.02uF试验频率45~65Hz试验电压U≤160kV。5、满足110kV开关，母线，GIS交流耐压试验，试验频率30~300Hz试验电压U≤265kV。四、系统技术规范及性能4.1 系统技术参数4.1.1 额定输出电压0～270kV4.1.2 谐振电压波型：正弦波，波形畸变率＜1.0％4.1.3 被试品电流；2A4.1.4 试验容量：540kVA4.1.5 输出频率30～300Hz4.1.6 工作时间 满功率输出下，连续工作时间60min4.1.7 品质因素30～904.1.8 输入工作电源单相220V或三相380V±5％，50Hz4.1.9 环境温度：－15℃～＋40℃4.1.10 相对湿度：＜90RH％，无凝露状况4.1.11 海拔高度＜3500m4.1.12 噪声≤50dB4.2 系统的性能特点

孝感变频串联谐振耐压装置技术方案一、设备制造遵循的标准和行业标准电子测量仪器要求二、被试品对象及试验要求 1、满足10KV电缆，400mm2，8KM的交流耐压试验；电容量≤3.37uF试验频率30-300Hz，试验电压≤22kV，试验时间5min。2、满足35KV电缆，400mm2，3KM的交流耐压试验；电容量≤0.6438uF试验频率30-300Hz，试验电压≤52kV，试验时间60min。三、工作环境1.环境温度：－100C –50 0C；2.相对湿度：≤90％RH；3.海拔高度: ≤1000米；四、装置主要技术参数及功能1.额定容量：432kVA；2.输入电源：三相380V电压，频率为50Hz；3.额定电压：54KV4.额定电流：8A5.工作频率：30-300Hz；6.装置输出波形：正弦波7.波形畸变率：输出电压波形畸变率≤1％；8.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；9.温 升：额定负载下连续运行60min后温升≤65K；10.品质因素：装置自身Q≥30(f＝45Hz)；11.保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；12. 测量精度：系统有效值1.5级；五、装置容量确定1、满足10KV电缆，400mm2，8KM的交流耐压试验；电容量≤3.37uF试验频率30-300Hz，试验电压≤22kV，试验时间5min。试验频率：f＝35Hz试验电流：I＝2πfCU试 ＝2 根据以上各项目试验电压、电流、频率、电感量即设计8节电抗器，单节电抗器为54kVA/27kV/2A/55H验证：1、满足10KV电缆，400mm2，8KM的交流耐压试验；电容量≤3.37uF试验频率30-300Hz，试验电压≤22kV，试验时间5min。使用电抗器8节并联此时电感量为55/8＝6.87H试验频率试验电压≤52kV，试验时间60min。使用电抗器2节串联4组并联此时电感量2＊55＊1.05/4＝28.88H试验频率装置容量定为432kVA/54KV；设计8节电抗器，单节电抗器为54kVA/27kV/2A/55H使用电抗器串并联能满足上述被试品的试验要求。
