孝感触指压力测试仪设置菜单：参数设置：点击此菜单，进行开关名称、采集时间、传感器选择、速度定义等设置。如下图：⑴、变电站名：如要分类保存，先创建变电站名称，点击创建变电站菜单，弹出中英输入法，不要输入特殊符号“/”等，如下图：⑵、开关类型：开关类型可选择真空、六氟化硫两种类型断路器，如单测试时间参数，不需要选择类型也可以。⑶、库类查看：选择已存在的同类型断路器名称，测试完成后可进行数据对比。如没有需建库类文件名称，请在开关名称菜单进行创建。⑷、传感器：测量速度时选择传感器类型，标配为3600传感器，如选择错误，测试时速度数据不会显示。⑸、预置开距：测速度时输入断路器的开距进行测量超程、速度等参数测试。⑹、开关名称：输入开关名称可方便后期查找或建立库文件。⑺、速度定义：输入原厂速度定义进行测量，里面数字可更改。笔针效验：如触摸屏失效，请点击此菜单进行校准定位。键盘选择：点击此菜单，大小键盘的选择。时间日期：点击此菜单，设置当前年月日期。六、接线方法及测试步骤：1、接线方法示意图：2、传感器安装方法：如密封式VS1、VD4开关，安装在开关两侧拐臂（主轴），把两侧白色密封盖拿掉，可看见梅花状的主轴，把专用接头套上即可，安装时保持水平状，再用万向支架固定。

<孝感>天正华意电气设备有限公司 直流断路器测试仪孝感

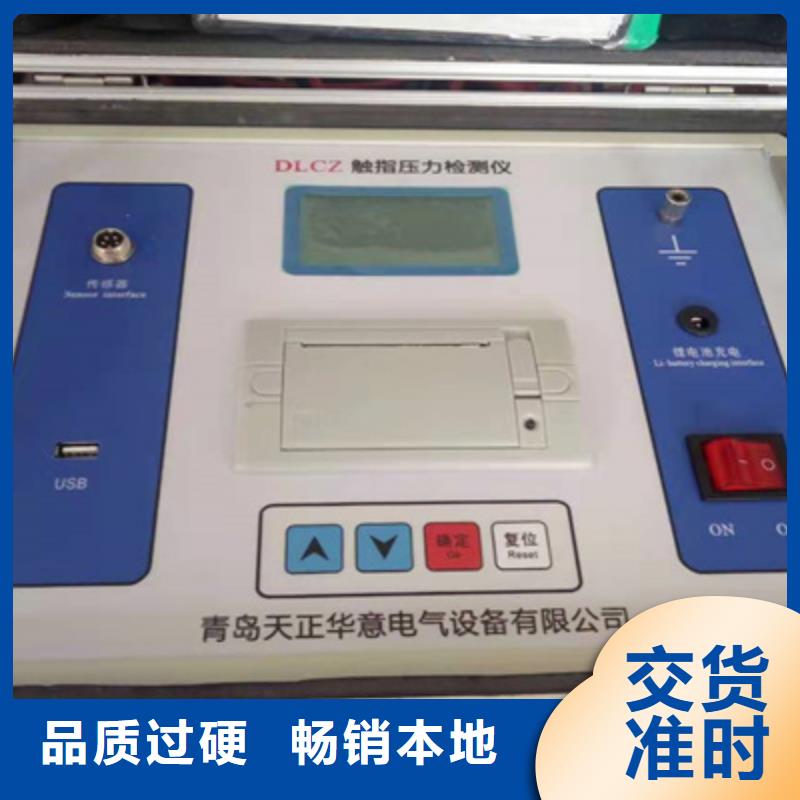

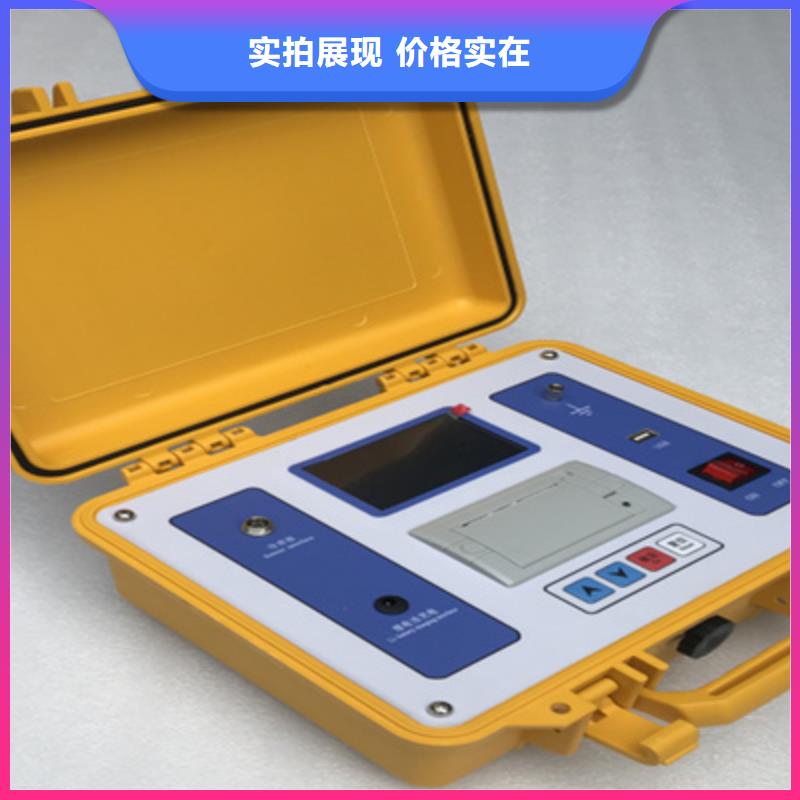

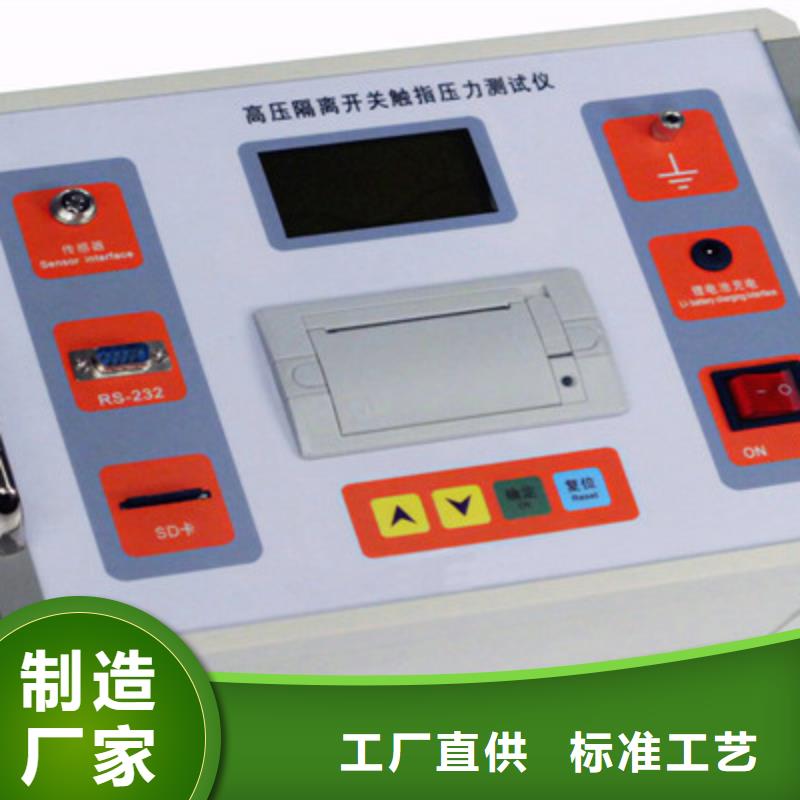

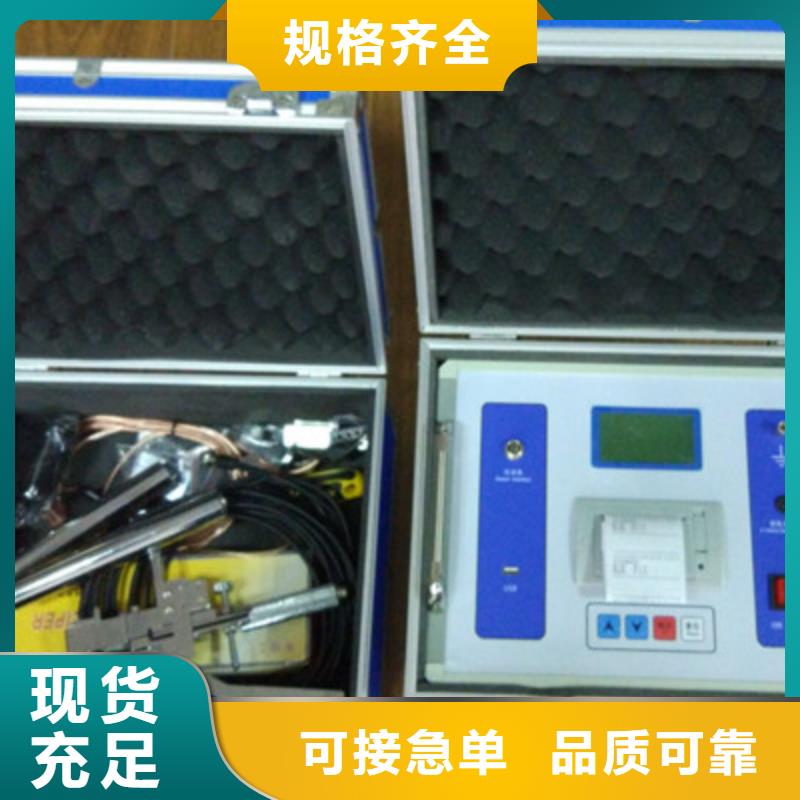

孝感触指压力测试仪TH-DLCZ触指压力检测仪使用说明书青岛天正华意电气设备有限公司一.概述隔离开关是电力系统中使用量应用范围广泛的高压开关设备。由于户外隔离开关是完全暴露在大气环境中工作、受环境气候条件影响直接和严重的电气设备，它的运行条件比较恶劣，容易产生机械或电气方面的故障。尤其是触指接触部分容易受雨水、灰尘及有害气体的侵袭产生接触不良而导致发热，提供触指压力的弹簧会因发热而退火使压力降低，这样更导致触指发热形成恶性循环终烧坏触指酿成事故。在检修时往往只注意更换明显失效和断裂的弹簧，而对那些压力降低的弹簧无法判断与更换，这样在再次运行中，每个触指电流的分布会因压力不同而不同，差别越大电流分布越不均匀，长期运行后就会发生接触不良而过热。触指的发热会恶性循环，一个触指接触不好就会漫延整个触头接触不良。

<孝感>天正华意电气设备有限公司 直流断路器测试仪孝感

孝感触指压力测试仪如客户更改传感器可发回厂家校准。特殊需求可以跟厂家联系。2)出厂校准默认触头压力传感器与主机型号参数如下所示：D35标准尺寸：Φ35 D49标准尺寸：Φ49D55标准尺寸：Φ55 D79标准尺寸：Φ79D109标准尺寸：Φ109 五、测量操作(特别注意:接通和断开传感器之前请确保仪器已切断电源)1)当仪器按要求接好测试线，打开电源开关，点击开始测试，进入参数设置界面；2)在参数设置界面需设置传感器的型号，测量单位及报警值。若空载读数不为零，需要进行用户清零后再进行测量。3)在测量仪的压力传感头上涂抹少许触头专用润滑脂（凡士林）以减少被测触头的磨损及测量操作时的插入力。 4)把测量仪的压力传感头顺着动触头的正常运动方向插入到动触头内。插入方向及插入深度应保持一致。插入后不可左右或上下撬动，否则会影响测试仪读数的真实性。5)待显示数值稳定后，读取数值。六、故障分析及排除故障现象 排除办法 备注开机后无显示 电池电量不足。用仪器的充电器对仪器进行充电，看显示故障是否排除，若仍不显示则返厂处理。 显示屏按下按键不能操作 返厂处理。 压力传感器空载静止测量值不为零（相差10N以上） 在测量确认界面按清零键；仪器未标定或需要重新标定。 七、日常维护与保养7.1 注意事项1)使用本仪器前请仔细阅读使用说明书，检查接线正确无误。7.2 日常检查1)须定期进行充电，并保持表面整洁。2)测量工作开始前，先用随机带的砝码验证精度，若误差极大，需重新标定后再进行测量。7.3 定期检查 1)对仪器的电源充电器，测试线，传感器等进行定期检查，若仪器长期不使用，须进行定期充电，并保持表面整洁。

<孝感>天正华意电气设备有限公司
直流断路器测试仪孝感 <孝感>天正华意电气设备有限公司

孝感触指压力测试仪防止火灾或人身伤害使用适当的电源线。只可使用本产品专用、并且符合本产品规格的电源线。正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。产品接地。本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。为了防止电击，接地导体必须与地面相连。在与本产品输入或输出终端连接前，应确保本产品已正确接地。注意所有终端的额定值。为了防止火灾或电击危险，请注意本产品的所有额定值和标记。在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。请勿在无仪器盖板时操作。如盖板或面板已卸下，请勿操作本产品。使用适当的保险丝。只可使用符合本产品规定类型和额定值的保险丝。避免接触裸露电路和带电金属。产品有电时，请勿触摸裸露的接点和部位。在有可疑的故障时，请勿操作。如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。请勿在潮湿环境下操作。

孝感触指压力测试仪跳闸电流选择开关：跳闸电流每一个动作电压下可以选择5个电流，用户可自行选择9．合闸电流选择开关：同跳闸电流选择。七．操作方法本装置和继电保护测试装置配合使用。（1）具体操作方法如下：①开启电源开关。设备经自检通过后显示操作界面。②设置跳闸电流和合闸电流。③设置跳闸时间和合闸时间。ABC三相分别设置。④接入自继电保护装置引来的输入信号。对于分相操作机构，只接入跳合闸A、B、C相回路。⑤模拟断路器输出信号接至继电保护测试装置。对于三相一次操作机构，可接入三跳三合回路或分相跳合回路。⑥当保护装置无直流操作电源时，可用模拟断路器自带直流电源作为操作电源。开启模拟断路器直流开关，设置直流电压输出至合适值，用此电压作为操作回路电压。（2）应用接线图上例接线为继电保护测仪与模拟断路器配合使用的实例，模拟断路器也可独立使用；如没有其它接点需要断路器控制，也可不用模拟断路器的跳合闸输出，观察跳合闸指示灯即可。a)在备用电源自动投入装置试验中的几种方法备用电源自动投入装置大多用于110KV变电站的变低侧，在保证连续供电、降低能耗方面起着重要作用，但由于该装置同时关联着多个开关，在做试验时必须停一次设备。随着用户生产、生活要求水平的提高，对连续供电的要求越来越高，每次进行备自投试验时的转电、停电操作复杂，难免会造成用户短时停电，从而对用户生产、生活造成不同程度的损失，引发用户投诉，要解决此矛盾的办法之一就是利用断路器模拟装置。

<孝感>天正华意电气设备有限公司 直流断路器测试仪孝感
直流断路器测试仪孝感 <孝感>天正华意电气设备有限公司

孝感触指压力测试仪用户校准功能1)一般情况下，仪器出厂时传感器与主机已经校准，不需要用户再次校准。如客户更改传感器可发回厂家校准。特殊需求可以跟厂家联系。2)出厂校准默认触头压力传感器与主机型号参数如下所示：D35标准尺寸：Φ35 D49标准尺寸：Φ49D55标准尺寸：Φ55D79标准尺寸：Φ79D109标准尺寸：Φ109 五、测量操作(特别注意:接通和断开传感器之前请确保仪器已切断电源)1)当仪器按要求接好测试线，打开电源开关，点击开始测试，进入参数设置界面；2)在参数设置界面需设置传感器的型号，测量单位及报警值。若空载读数不为零，需要进行用户清零后再进行测量。3)在测量仪的压力传感头上涂抹少许触头专用润滑脂（凡士林）以减少被测触头的磨损及测量操作时的插入力。 4)把测量仪的压力传感头顺着动触头的正常运动方向插入到动触头内。插入方向及插入深度应保持一致。插入后不可左右或上下撬动，否则会影响测试仪读数的真实性。5)待显示数值稳定后，读取数值。六、故障分析及排除故障现象 排除办法 备注开机后无显示 电池电量不足。用仪器的充电器对仪器进行充电，看显示故障是否排除，若仍不显示则返厂处理。 显示屏按下按键不能操作 返厂处理。 压力传感器空载静止测量值不为零（相差10N以上） 在测量确认界面按清零键；仪器未标定或需要重新标定。 七、日常维护与保养7.1 注意事项1)使用本仪器前请仔细阅读使用说明书，检查接线正确无误。7.2 日常检查1)须定期进行充电，并保持表面整洁。2)测量工作开始前，先用随机带的砝码验证精度，若误差极大，需重新标定后再进行测量。7.3 定期检查 1)对仪器的电源充电器，测试线，传感器等进行定期检查，若仪器长期不使用，须进行定期充电，并保持表面整洁。

孝感触指压力测试仪、仪器使用及操作4.1开关柜梅花触头压力传感器介绍开关柜梅花触头压力传感器参数如下所示：序号 型号 传感器外径(mm) 量程（N） 适应梅花触头规格 梅花触头内径（mm） 正常测量值范围（N） 合格限值(N)1 D35 Φ35 0~500 630A（24片） 33~34 200~260 1802 D49 Φ49 0~500 1250A（30片） 47~48 200~260 1803 D55 Φ55 0~500 1600A（36片） 53~54 200~260 1804 D79 Φ79 0~500 2000A（48片） 77~78 200~260 1805 D109 Φ109 0~500 2500A（64片） 107~108 400~460 3803150A（64片） 107~108 400~460 3804000A（82/84片） 107~108 400~460 3804.2功能操作说明4.2.1开机界面按开机键后，仪器进入开机界面。测试步骤：1、选择合适传感器，将传感器航插端和仪器连接。2、在开机界面按上下键，选择与插入传感器型号一致按钮。3、设置报警限值和试品编号。4、按上、下键把光标移到“相别”按钮，选择需要测试相别。5、将光标移动到“归零”按钮，使测量值归零，触感器另一端插入断路器梅花触头。6、将光标移动到“记录”按钮，记录测量相别数值。7、移动光标到“相别”，测量其他相触头。8、测量完成后，可移动光标，选择“保存”或“打印”测试结果。4.2.2记录保存和查询1)将光标移动到 “历史数据”按钮，按确定键，可查询试验数据。2)按确认键查询数据。3)同时按左右键删除数据。

<孝感>天正华意电气设备有限公司
直流断路器测试仪孝感 <孝感>天正华意电气设备有限公司

孝感触指压力测试仪感谢你选择了TH-DR小型在线录波仪。为了充分发挥分析仪的功能，请首先仔细阅读本使用手册，并留用随时查阅。 版本 用户手册版本号：V1.0.4手册内容有可能因技术升级或修正错漏而变更，恕不另行通知。 若认为本手册部分内容阐述不清，希望您能致电给我们，在此先行表示感谢。没有本公司书面同意，本手册的全部或部分内容不得抄袭、改编、或以任何形式的出版、传播。质量保证公司保证所制造的新品仪器均经过严格的质量确认，并保证完全符合本手册所给出的规范和特性，同时保证在出厂一年内，如有发现产品的制造瑕疵或器件故障，本公司负责免费给予修复。但是如果用户有自行更改电路、功能，或未按照规范操作而发生异常状况，本公司不提供免费保修服务，视实际状况收取维修费用。在一年的保修期内，请将故障仪器送回本公司维修中心，本公司会予以及时、妥善修护。简 介TH-DR小型在线录波仪，是以高性能MCU、嵌入式操作系统为核心，实现了数据采集、处理、传输、存储功能的小型在线录波装置。

<孝感>天正华意电气设备有限公司 直流断路器测试仪孝感

孝感触指压力测试仪防止火灾或人身伤害使用适当的电源线。只可使用本产品专用、并且符合本产品规格的电源线。正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。产品接地。本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。为了防止电击，接地导体必须与地面相连。在与本产品输入或输出终端连接前，应确保本产品已正确接地。注意所有终端的额定值。为了防止火灾或电击危险，请注意本产品的所有额定值和标记。在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。请勿在无仪器盖板时操作。如盖板或面板已卸下，请勿操作本产品。使用适当的保险丝。只可使用符合本产品规定类型和额定值的保险丝。避免接触裸露电路和带电金属。产品有电时，请勿触摸裸露的接点和部位。在有可疑的故障时，请勿操作。如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。请勿在潮湿环境下操作。

<孝感>天正华意电气设备有限公司 直流断路器测试仪孝感 直流断路器测试仪孝感 <孝感>天正华意电气设备有限公司

孝感触指压力测试仪如下图：如果主轴不是梅花状的，就用下面方式安装，如下图：如果找不到拐臂，安装在分合指式针处，先把分合指式针卸掉，再把传感器连接头拧上去即可。户外真空开关及六氟化硫安装示意图：SF6断路器的拐臂有角位移传感器连接口，将U型口对应在螺杆孔固定，再用万向节再固定传感器。如下图：3、线接好后进入测试界面，如下图：4、选择菜单进行测试开始合闸综合测试：在分闸状态进行合闸试验，进入此界面后等待合闸数据采集请把电流钳打在100mv档位测量。开始分闸综合测试：在合闸状态进行分闸试验，进入此界面后等待分闸数据采集，请把电流钳打在100mv档位测量。储能实验测试：分析储能电机电流和时间，请把电流钳打在10mv档位测量。震动实验测试：分析断路器触头状态。(此功能附件为选配)5、下图为三线圈断路器分闸数据图片：七、计算机专用数据管理软件：数据测试完成后，通过U盘把数据上传到计算机进行分析、保存、打印管理，

孝感触指压力测试仪菜单操作说明：1、打开电源，进入主界面，如下图：2、文件菜单：新建：表示当前数据，恢复到主界面。打开：表示打开已保存的数据。⑴、按测试日期查找：输入日期的“年、月、日”，如只输入“年”也可进行模糊智能查找。⑵、按品名查找：指的是输入“开关型号”进行查找，英文分大小写，必须输入正确，输入前几位也可以查找。⑶、按变电站名查找：输入“变电站名称”进行查找。⑷、所有文件：点击点菜单，显示所有测试的数据。⑸、打开文件：将选中的文件打开，选中的文件双击也可以打开。⑹、删除文件：将选中的文件删除。⑺、删除变电站：将选中的变电站名称删除，此删除谨慎操作。⑻、退出：退出此菜单。保存:表示保存当前测试的数据，文件名自动生成，以当前日期命名，方便查找，也可以自己命名存储。将文件发送到U盘：点击此菜单，将所有数据上传到U盘。从U盘导入文件：点击此菜单，将U盘数据导入仪器。生成标准并自动保存：点击此菜单，将当前测量的数据生成标准并保存到数据库。

<孝感>天正华意电气设备有限公司

孝感触指压力测试仪菜单操作说明：1、打开电源，进入主界面，如下图：2、文件菜单：新建：表示当前数据，恢复到主界面。打开：表示打开已保存的数据。⑴、按测试日期查找：输入日期的“年、月、日”，如只输入“年”也可进行模糊智能查找。⑵、按品名查找：指的是输入“开关型号”进行查找，英文分大小写，必须输入正确，输入前几位也可以查找。⑶、按变电站名查找：输入“变电站名称”进行查找。⑷、所有文件：点击点菜单，显示所有测试的数据。⑸、打开文件：将选中的文件打开，选中的文件双击也可以打开。⑹、删除文件：将选中的文件删除。⑺、删除变电站：将选中的变电站名称删除，此删除谨慎操作。⑻、退出：退出此菜单。保存:表示保存当前测试的数据，文件名自动生成，以当前日期命名，方便查找，也可以自己命名存储。将文件发送到U盘：点击此菜单，将所有数据上传到U盘。从U盘导入文件：点击此菜单，将U盘数据导入仪器。生成标准并自动保存：点击此菜单，将当前测量的数据生成标准并保存到数据库。

<孝感>天正华意电气设备有限公司
直流断路器测试仪孝感 <孝感>天正华意电气设备有限公司

孝感触指压力测试仪注意：模拟触头的张开速度应该很缓慢！4.4.4图8是触头转入式隔离开关（GW4-40.5/126、GW5-40.5/126等型号）触指压力测量示意图，为了测量准确和方便，可装配定位件6，它能上下和前后定位。将测试头对准接触线后，调整固定定位件的螺栓，使触指尖到接触线的距离等于L。4.4.5图9是触头转入式隔离开关（GW4-252、GW7-252等型号）触指压力测量示意图，由于测量点触指端部较远，不能装配定位件。4.4.6图11是测量户内隔离开关的示意图，装上附件8、9后可以测量触刀开距为8-40mm范围内户内隔离开关。当开距大于40mm时，就可以反装附件8进行测量。各类隔离开关触指压力参考值（每对触指）型 号触头、触指合闸时的型式一对触指参考压力（N）GW4、GW5、GW7等转入式≥130GW6、GW16/17、GW22/23等钳夹式≥300GN2等户内系列拍合式≥200说明：a.压力宜大不宜小 b.以上是每对触指的参考压力，如有几对触指则应分别测量隔离开关触头夹紧力有专为折臂式、剪刀式隔离开关而研制的专用压力传感器，它适用于GW16、GW17、GW22、GW23、GW6等折臂式、剪刀式隔离开关在制造厂、供电公司工厂化检修车间或安装、检修现场的压力控制和检验。图12是为此要求而设计专用模拟触头，该触头使用两只传感器，长度和直径均模拟实际触头，此方法比通用模拟触头(钳式测量传感器)更方便、更准确。剪刀式专用模拟触头模拟触头由支架、传感器、压块、固定螺钉等组成，测量前，需将模拟触头的直径调到实际触头的尺寸（如图12所示，Φ40＋0.1、Φ60＋0.1，根据需要也可配Φ50＋0.1），实际测量方法见图13。

<孝感>天正华意电气设备有限公司 直流断路器测试仪孝感
<孝感>天正华意电气设备有限公司

孝感触指压力测试仪请勿在易爆环境中操作。保持产品表面清洁和干燥。术语警告：警告字句指出可能造成人身伤亡的状况或做法。 小心：小心字句指出可能造成本产品或其它财产损坏的状况或做法。目录一、概述 1二、结构特征 2三、技术特性 4四、仪器使用及操作 6五、测量操作 10六、故障分析及排除 10七、日常维护与保养 13一、概述随着高压开关柜的广泛使用及不断发展，开关柜梅花触头的发热问题也越来越受到运行单位的广泛关注。通常梅花触头和开关本体及静触头接触好坏和夹紧弹簧有直接关系。当弹簧压力不够时，会造成触指局部过热，使触指弹簧退火而出现疲软。疲软的弹簧使触指和触头间的接触压力继续降低，接触状态变得更差，促使发热更加严重，触指弹簧进一步退火，从而进入一种恶性循环。使发热发展成为过热状态，造成绝缘损坏，引起电弧放电造成开关柜的烧毁。由于开关柜母线室是连通的，当一个间隔故障时，电弧侵犯邻柜甚至会造成“火烧连营”的事故，扩大事故范围和影响。常规检查时只能凭经验判断弹簧有无损伤，但无法准确测量出触头的压紧力。

直流断路器测试仪孝感

孝感触指压力测试仪防止火灾或人身伤害使用适当的电源线。只可使用本产品专用、并且符合本产品规格的电源线。正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。产品接地。本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。为了防止电击，接地导体必须与地面相连。在与本产品输入或输出终端连接前，应确保本产品已正确接地。注意所有终端的额定值。为了防止火灾或电击危险，请注意本产品的所有额定值和标记。在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。请勿在无仪器盖板时操作。如盖板或面板已卸下，请勿操作本产品。使用适当的保险丝。只可使用符合本产品规定类型和额定值的保险丝。避免接触裸露电路和带电金属。产品有电时，请勿触摸裸露的接点和部位。在有可疑的故障时，请勿操作。如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。请勿在潮湿环境下操作。

<孝感>天正华意电气设备有限公司 直流断路器测试仪孝感

孝感触指压力测试仪目录一、概述 1二、结构特征 2三、技术特性 4四、仪器使用及操作 6五、测量操作 10六、故障分析及排除 10七、日常维护与保养 13一、概述随着高压开关柜的广泛使用及不断发展，开关柜梅花触头的发热问题也越来越受到运行单位的广泛关注。通常梅花触头和开关本体及静触头接触好坏和夹紧弹簧有直接关系。当弹簧压力不够时，会造成触指局部过热，使触指弹簧退火而出现疲软。疲软的弹簧使触指和触头间的接触压力继续降低，接触状态变得更差，促使发热更加严重，触指弹簧进一步退火，从而进入一种恶性循环。使发热发展成为过热状态，造成绝缘损坏，引起电弧放电造成开关柜的烧毁。由于开关柜母线室是连通的，当一个间隔故障时，电弧侵犯邻柜甚至会造成“火烧连营”的事故，扩大事故范围和影响。常规检查时只能凭经验判断弹簧有无损伤，但无法准确测量出触头的压紧力。我公司根据多年经验，针对以上问题研发生产出了高压开关柜触头压力测量仪。该测量仪器广泛应用在各种高低压开关和开关柜的制造厂及运行现场。该测量仪无需对梅花触头弹簧进行拆解便可对高压开关柜内部的梅花触头进行力学性能检测，用以解决实际生产中只能对单个紧固弹簧进行力学检测，而不能对装配后的触头进行检测的难题。
