铁路专用电器综合试验台性价比高

<孝感>天正华意电气设备有限公司 铁路专用电器综合试验台性价比高

孝感高低压开关柜通电试验台性能指标?工作电源：AC220V±10％。?工作功耗：300W。?人机界面：4.3寸触摸屏?测试电流类型：AC型?电流分辨率0.1mA；电压辨率0.1V。?剩余电流档位 具有(5、10、15、20、30、40、50、60、100、150、200、250、300、500、600、1000)mA? 档位隔离电压输出：0~600V，?计时精度：5mS，分辨率1mS。?剩余电流动作时间 0至999ms?剩余电流动作精度时间 5％rgt±3％dgt?主要功能 测试各种漏电保护器的线路交流?电压、漏电动作时间?时钟功能 具有时钟功能?存储功能 99组数据?数据翻阅功能 有?电流精度 ±10％rgt±5dgt?电压精度 ±2rgt％±3dgt?其他指示功能 测试的额定动作电流档位太小或漏电保护器有故障时可提醒?测试线长度 不小于1.8m?测试模式 手动或自动?显示模式 液晶触摸屏?低电压报警 有工作环境：-20～70℃，90％RH（无凝结）。?存储环境：-30～75℃，90％RH（无凝结）。?外型尺寸：600＊420＊340(L×W×H，mm)。?重量：约40kg。二、工作原理本仪器直接将市电压通过调压器调节后供给试品电压输入端，同时信号板采集市电频率及相位同步产生正弦信号经功率放大后得到试品的模拟漏电流施加到试品上，主控板分别采集试品输入电压、输出电压及漏电流后，通过软件分析计算后得到试品的动作电流及动作时间等数据。

孝感高低压开关柜通电试验台高压断路器磨合测试系统提供以下服务：○ 两年免费质保。 注：人为损坏酌情处理。○ 本产品享受终生维修。○ 电话技术支持。○ 如果产品软件有更新，一年内享受免费升级服务。▲ 在使用本产品之前请您核对您的产品装箱清单：1、高压断路器磨合测试系统主机 一台2、笔记本电脑（客户自备 ） 一台3、电源线 一根4、测试线（一端已焊接好） 一套5、串口电脑连接线 一根6、串口转USB口连接线（备用） 一根备注：为了测试稳定，如电脑有RS232接口请尽可能使用电脑自带的RS232接口。7、说明书、保修卡、合格证 一套8、高压断路器测试软件（光盘或U盘） 一套▲ 在您使用本产品之前请您详细阅读说明书以及以下注意事项：1、连接好所有测试线后，检查没有问题再开电源。2、合分闸输出端都不能短路。3、合分闸输出端不能串接电源。4、开关状态输入和储能状态输入必须接空接点，不能外加电源。5、合分闸输出不能超过10A电流。当开关分合闸线圈电流大于10A时，必须外接辅助继电器。6、本产品运输时必须进行包装，包装箱内应垫有泡沫防震层。包装好的产品运输过程中不得置于露天车箱。仓库应注意防雨、防尘、防机械损伤。7、仪器应储存在环境温度-20℃～60℃，相对湿度不超过85％，通风，无腐蚀性气体的室内。存储时不应紧靠地面和墙壁。8、本仪器如长期不使用，要求每月开机通电一次（ 约二小时），以使潮气散发，保护元器件。9、仪器损坏后，立即停止使用并通知本公司，不得自行开箱修理。

<孝感>天正华意电气设备有限公司 铁路专用电器综合试验台性价比高

孝感高低压开关柜通电试验台首先非常感谢您选择青岛天正华意电气设备有限公司的产品！我们将为您所购买的TH-II高压断路器磨合测试仪提供以下服务： 两年免费质保。注：人为损坏酌情处理。 本产品享受终生维修。 电话技术支持。 在使用本产品之前请您核对您的产品装箱清单：1、TH-II高压断路器磨合测试仪主机 一台2、电源线 一根3、测试线（一端已焊接好） 一套4、说明书、保修卡、合格证 一套在您使用本产品之前请您详细阅读说明书以及以下注意事项：1、连接好所有测试线后，检查没有问题再开电源。2、合分闸输出端不能短路。3、合分闸输出端不能串接电源。4、仪器内置可调电源为直流，当试品为交流时可使用外接电源，运行中请勿接通或断开外接电源。5、开关状态输入和辅助触点输入必须接空接点，不能外加电源。6、合分闸输出不能超过10A电流。当开关分合闸线圈电流大于10A时，必须外接辅助继电器或接触器。7、本产品运输时必须进行包装，包装箱内应垫有泡沫防震层。包装好的产品运输过程中不得置于露天车箱。仓库应注意防雨、防尘、防机械损伤。8、仪器应储存在环境温度-20℃～60℃，相对湿度不超过85％，通风，无腐蚀性气体的室内。存储时不应紧靠地面和墙壁。9、本仪器如长期不使用，要求每月开机通电一次（ 约二小时），以使潮气散发，保护元器件。

<孝感>天正华意电气设备有限公司 铁路专用电器综合试验台性价比高

孝感高低压开关柜通电试验台性能指标?工作电源：AC220V±10％。?工作功耗：300W。?人机界面：4.3寸触摸屏?测试电流类型：AC型?电流分辨率0.1mA；电压辨率0.1V。?剩余电流档位 具有(5、10、15、20、30、40、50、60、100、150、200、250、300、500、600、1000)mA? 档位隔离电压输出：0~600V，?计时精度：5mS，分辨率1mS。?剩余电流动作时间 0至999ms?剩余电流动作精度时间 5％rgt±3％dgt?主要功能 测试各种漏电保护器的线路交流?电压、漏电动作时间?时钟功能 具有时钟功能?存储功能 99组数据?数据翻阅功能 有?电流精度 ±10％rgt±5dgt?电压精度 ±2rgt％±3dgt?其他指示功能 测试的额定动作电流档位太小或漏电保护器有故障时可提醒?测试线长度 不小于1.8m?测试模式 手动或自动?显示模式 液晶触摸屏?低电压报警 有工作环境：-20～70℃，90％RH（无凝结）。?存储环境：-30～75℃，90％RH（无凝结）。?外型尺寸：600＊420＊340(L×W×H，mm)。?重量：约40kg。二、工作原理本仪器直接将市电压通过调压器调节后供给试品电压输入端，同时信号板采集市电频率及相位同步产生正弦信号经功率放大后得到试品的模拟漏电流施加到试品上，主控板分别采集试品输入电压、输出电压及漏电流后，通过软件分析计算后得到试品的动作电流及动作时间等数据。

铁路专用电器综合试验台性价比高 <孝感>天正华意电气设备有限公司

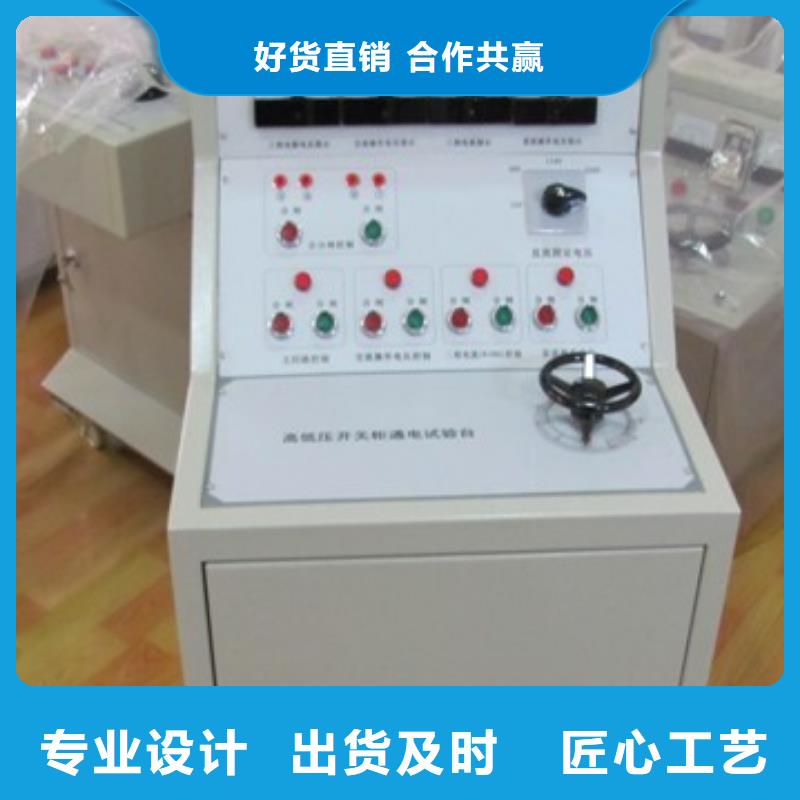

孝感高低压开关柜通电试验台使用方法：1、将“AC380V电源输入”接入到三相四线电网中，将地线接入大地网中，决不可将地线接入到零线或是接入到其他设备的外壳上，这样将会给之后的测试工作带来很大的危险，众所周知，在设备发生故障或设备外壳带电后，操作人员若接触带电体如同接入380V电网，若接地不良或没有接地，将会失去对操作人员的保护，使操作人员如同接入到380V电网一样危险，会对操作人员造成很大的伤害，严重的会造成人员死亡。所以在使用之前一定要检查接地线是否接触良好，接入的地网是否是真正的与大地相连。为了您的，请严格按照要求操作。2、在接入AC380V电源时，应先切断电源，待线接好后再合上电源，同时要注意，接线时，双手一定不能碰导线的金属部分，这样会造成触电。正确的做法是先切断总电源，保证导线不带电的情况下将导线与电源可靠的连接，连接完后人员均不要再碰导线，更不要接触没有绝缘的金属部分。3、根据开关柜不同的种类，将开关柜中的各合闸，分闸或者是各种需要电源的装置用导线与开关柜通电试验台相连，连接完后再合上总电源开关，同时合上相应的交流或直流或是电流输出开关，调节调压器手柄，输出电压就慢慢上升，达到需要后停止上升，开始对待出厂的开关柜做各种测试。

孝感高低压开关柜通电试验台 说明书一份。五、操作说明：5.1可靠连接设备的电源线，5.2可调电压测试：只需将被测试品连接到设备上面的插座，合上电源开关，按下总启动按钮，调节调压器观察电压表的读数至所需测试电压即可测试，在测试的同时，可调节设备面板上的电压显示转换开关，观察各相电压，但对测试输出没有影响。5.3直流电压测试：只需将被测试品连接到设备侧面的直流电压输出端子，合上电源开关，按下总启动按钮，调节调压器观察电压表的读数至所需测试电压即可测试， 5.5电流测试：只需将被测试品串入到设备侧面的电流输出端子和固定电压输出端子之间即，合上电源开关，按下总启动按钮，调节调压器观察电流表的读数至所需测试电流即可测试，三相电流的调节方法相同不需重复说明 7、注意事项：1.设备的电源输入线径必需满足要求；2.设备在安装时须设接地装置，并存放于干燥通风处；3.设备需具备一定专业知识者进行操作，且严格按照操作程序进行；4.在测试时由于室温的差异会给测量带来一定的误差，应根据实际室内室温对测试电流调整后在对被测试品进行校验；5.更换试品时请务必切断电源；6.设备闲置时请先切断电源；7.当设备出现故障时应先切断电源并请专业人员进行维修，请勿自行打开；

<孝感>天正华意电气设备有限公司 铁路专用电器综合试验台性价比高

孝感高低压开关柜通电试验台首先非常感谢您选择青岛天正华意电气设备有限公司的产品！我们将为您所购买的TH-II高压断路器磨合测试仪提供以下服务： 两年免费质保。注：人为损坏酌情处理。 本产品享受终生维修。 电话技术支持。 在使用本产品之前请您核对您的产品装箱清单：1、TH-II高压断路器磨合测试仪主机 一台2、电源线 一根3、测试线（一端已焊接好） 一套4、说明书、保修卡、合格证 一套在您使用本产品之前请您详细阅读说明书以及以下注意事项：1、连接好所有测试线后，检查没有问题再开电源。2、合分闸输出端不能短路。3、合分闸输出端不能串接电源。4、仪器内置可调电源为直流，当试品为交流时可使用外接电源，运行中请勿接通或断开外接电源。5、开关状态输入和辅助触点输入必须接空接点，不能外加电源。6、合分闸输出不能超过10A电流。当开关分合闸线圈电流大于10A时，必须外接辅助继电器或接触器。7、本产品运输时必须进行包装，包装箱内应垫有泡沫防震层。包装好的产品运输过程中不得置于露天车箱。仓库应注意防雨、防尘、防机械损伤。8、仪器应储存在环境温度-20℃～60℃，相对湿度不超过85％，通风，无腐蚀性气体的室内。存储时不应紧靠地面和墙壁。9、本仪器如长期不使用，要求每月开机通电一次（ 约二小时），以使潮气散发，保护元器件。

<孝感>天正华意电气设备有限公司 铁路专用电器综合试验台性价比高
铁路专用电器综合试验台性价比高 <孝感>天正华意电气设备有限公司

孝感高低压开关柜通电试验台 使用说明注意：1.每次试验必须确定调压器处于零位。2.电压，电流单独控制，可以同时输出。五、操作说明1.接通输入电源AC380V；2.切换“输入电源电压显示”转换开关，观察各项电压是否正常；3.将调压器回零，并按“启动”按钮，再按面板上“AC0~20A输出控制”合闸按钮。缓慢调节调压器旋扭观察“AC0~20A电流指示”，升到要求值，在转换三相电流看是否达到要求，试验完毕后，旋转调压器旋钮使其回零位，按下“AC0~20A输出控制”分闸按钮，再按面板上的“停止”按扭，断开总电源开关。4.三相AC100V输出 合上总闸按钮直接在背板接点试验。5.三相AC0~400V输出 合上三相AC0~400V输出的合闸按钮缓慢调节调压器旋钮，观察三相AC0~400V电压指示，升到要求值，在转换三相电压看是否大达到要求，试验完毕后，旋转调压器旋钮使其回零位，按下AC0~400V输出的分闸按钮。6.直流操作DC0~300V可调输出 合上直流操作DC0~300V合闸按钮缓慢调节调压器旋钮，观察直流操作DC0~300V电压指示，升到要求值，试验完毕后，旋转调压器旋钮使其回零位，按下直流操作DC0~300V输出的分闸按钮。7.直流固定电压输出 合上直流固定电压合闸按钮，直接扭动面板上的转换开关，选取需要的电压即可，试验完毕后将转换开关回归零位，然后按下分闸按钮。8. 交流AC220V固定输出 合上总闸后直接在背板后对应的直接柱检测，试验完毕后分掉总闸。9. 三相AC380V输出 合上总闸后直接在背板后对应的接线柱检测，试验完毕后分掉总闸。

<孝感>天正华意电气设备有限公司 铁路专用电器综合试验台性价比高

孝感高低压开关柜通电试验台 、使用方法1、电源的连接将试验台推到试验所需位置后，在后面接线板上按A、B、C、N将电源接到接线柱上，再插上电源插头送电。此时A、B、C相电源指示灯亮。表示电源已接入。注意：禁止接线带电拖动电缆线！牢靠接好试验台保护接地线！ 试验台到位后才能在接线柱上接线！2、三相380V固定输出在后面接线板接线柱（固定380V）上接线，将总电源开关（QF1）置于“ON”位置，将三相交流固定输出380V启动按钮按上，三相交流固定输出指示灯亮，表示在接线柱（固定380V）上有三相交流电压固定380V输出。做完该项试验后将三相交流固定输出380V停止按钮按上，三相交流固定输出指示灯灭，此时交流固定输出380V接线柱无电压输出。3、三相可调交流0~2V/1000A及0-50A/20V电流输出在后接线板的接线柱交流电流或交流电压接线柱上接上被试品，将被试品的常开或者常闭触点接到面板上的“触点接入”端口。将总电源开关（QF1）置于“ON” 位置，将下面板上调压器手轮逆时针调到零位，按下启动按钮，三相交流可调输出指示灯亮，表示在后面板接线柱有三相交流电压或电流可输出，此时可顺时针分别旋转A、B、C三相调压器手轮，监视三相可调电压、电流表，可调输出三相交流电流或者三相交流电压。再按下启动按钮的同时电秒表开始计时，缓慢调节到所需电压或电流，按下停止按钮。将电秒表清零。然后按下启动按钮，至被试品动作，电秒表停止计时，表示此试验完成。做完该项试验后，将三相旋钮分别归零，按下停止按钮。此时交流可调输出接线柱无电压或电流输出。 注：此三相可调交流0~1000A/2V电压输出工作时，三相可调交流0~430V电压输出、可调直流0~260V不能同时工作。

<孝感>天正华意电气设备有限公司

孝感高低压开关柜通电试验台 说明书一份。五、操作说明：5.1可靠连接设备的电源线，5.2可调电压测试：只需将被测试品连接到设备上面的插座，合上电源开关，按下总启动按钮，调节调压器观察电压表的读数至所需测试电压即可测试，在测试的同时，可调节设备面板上的电压显示转换开关，观察各相电压，但对测试输出没有影响。5.3直流电压测试：只需将被测试品连接到设备侧面的直流电压输出端子，合上电源开关，按下总启动按钮，调节调压器观察电压表的读数至所需测试电压即可测试， 5.5电流测试：只需将被测试品串入到设备侧面的电流输出端子和固定电压输出端子之间即，合上电源开关，按下总启动按钮，调节调压器观察电流表的读数至所需测试电流即可测试，三相电流的调节方法相同不需重复说明 7、注意事项：1.设备的电源输入线径必需满足要求；2.设备在安装时须设接地装置，并存放于干燥通风处；3.设备需具备一定专业知识者进行操作，且严格按照操作程序进行；4.在测试时由于室温的差异会给测量带来一定的误差，应根据实际室内室温对测试电流调整后在对被测试品进行校验；5.更换试品时请务必切断电源；6.设备闲置时请先切断电源；7.当设备出现故障时应先切断电源并请专业人员进行维修，请勿自行打开；

铁路专用电器综合试验台性价比高

孝感高低压开关柜通电试验台剩余电流动作特性测试仪是按照标准GB16917.1-2014/GB16916.1-2014制作的，它是专门用于小型漏电断路器动作特性的自动校验。仪器以ARM-7高速处理器为核心，配以高速真有效值A/D转换器和带市电跟踪的DSS正弦信号发生器及功率放大器，仪器自动输出电流，可进行动作电流、动作时间等试验项目，是塑壳漏电断路器校验的理想设备。1、产品外观仅供参考 根据功率大小不一样仪器由触摸屏、电源开关、输出插座等部分，操作简便、显示清晰，美观大方。2、功能特点?24位高速高精度真有效值AD转换，对动作电流及电压进行采样?高速处理器对动作时间进行采样?支持标准Modbus-RTU通讯协议?支持常规产品动作电流快速选择及非常规产品动作电流单独设置?32位嵌入式处理器，高速处理大量通讯数据?RS232/485全速率异步串行通信接口，波特率可达115200bps?输入输出信号隔离保护，工作?软硬件看门狗WDT设计，保证系统稳定?配置参数存储于flash存储器，掉电不丢失，保存?软硬件抗干扰设计，可适应电磁环境较为恶劣的场合

<孝感>天正华意电气设备有限公司
<孝感>天正华意电气设备有限公司 铁路专用电器综合试验台性价比高

孝感高低压开关柜通电试验台 漏电开关测试仪，又叫漏电开关检测仪、漏电保护器测试仪、剩余电流动作保护器检测仪、剩余电流动作保护器测试仪、是工程质量监督站和建筑公司必备的检测仪器，可以测量漏电开关的动作时间和动作电流。主要用于测试漏电保护器的漏电动作电流、漏电不动作电流以及漏电动作时间。可广泛应用于供电部门，农电部门，漏电保护器生产厂家，建筑、矿山、机床等行业的劳动安检部门以及广大电工等。漏电开关测试仪，由主机、监控软件、测试线、通讯线等组成。具有充电功能无需现场找电、全彩大屏LCD显示，一目了然，触屏操作方便易用。大容量存储500组数据，电压测量范围：1.0V～1000V，测量精度:±3％dgt±3dgt.测试电流从1～1200mA连续可调，测试漏电流动作时间量程为0～999ms。上位机软件具有历史数据读取、查阅、保存、报表等功能。

孝感高低压开关柜通电试验台剩余电流动作特性测试仪是按照标准GB16917.1-2014/GB16916.1-2014制作的，它是专门用于小型漏电断路器动作特性的自动校验。仪器以ARM-7高速处理器为核心，配以高速真有效值A/D转换器和带市电跟踪的DSS正弦信号发生器及功率放大器，仪器自动输出电流，可进行动作电流、动作时间等试验项目，是塑壳漏电断路器校验的理想设备。1、产品外观仅供参考 根据功率大小不一样仪器由触摸屏、电源开关、输出插座等部分，操作简便、显示清晰，美观大方。2、功能特点?24位高速高精度真有效值AD转换，对动作电流及电压进行采样?高速处理器对动作时间进行采样?支持标准Modbus-RTU通讯协议?支持常规产品动作电流快速选择及非常规产品动作电流单独设置?32位嵌入式处理器，高速处理大量通讯数据?RS232/485全速率异步串行通信接口，波特率可达115200bps?输入输出信号隔离保护，工作?软硬件看门狗WDT设计，保证系统稳定?配置参数存储于flash存储器，掉电不丢失，保存?软硬件抗干扰设计，可适应电磁环境较为恶劣的场合

<孝感>天正华意电气设备有限公司 铁路专用电器综合试验台性价比高

孝感高低压开关柜通电试验台 仪器损坏后，立即停止使用并通知本公司，不得自行开箱修理。一、概 述高压断路器在出厂前都应当进行磨合，以去除加工过程中产生的毛刺并进行形状修正，使出厂后的开关工作在的机械状态.针对断路器生产厂家的需求，我公司在原有六工位磨合测试系统外，又自行研发生产了TH-II单工位高压断路器磨合测试仪。TH-II高压断路器测试仪，自带大功率可调直流电源，大屏幕液晶显示器，通过参数设定能满足所有断路器和接触器的磨合测试， 界面快捷简便，极大的提高工作效率。仪器克服了传统磨合测试设备使用时间继电器进行磨合造成的控制能力较差，易使分、合闸线圈烧毁的缺点，有效的保护了断路器的完好性。TH-II高压断路器磨合测试仪操作简单，是断路器厂家设计和测试断路器的理想工具，更是出厂试验的必备检测设备。二、主要功能及特点1、操作功能：可以按预设的参数进行单分、单合、合分、重合闸操作，寿命试验。2、报警功能：当断路器发生拒合、拒分、误合、误分、辅助触点故障时，可通过液晶显示器及蜂鸣器进行声光报警，并切断电源停止操作。3、保护功能：当发出合(分)闸命令后，经过适当延时（延时时间可设置），自动切断合(分)闸电源，防止因断路器拒动或辅助开关转换不到位而导致合(分)线圈长期带电。　4、磨合完成后，有信息提示，系统自动停止操作命令，切断电源，并声光提示。5、时间设定灵活：分、合闸间隔时间和分、合闸输出时间可单独设定，整定范围：0.01-999.99秒。（设置后自动保存，断电不丢失）6、操作电源灵活：默认使用内置可调直流低纹波电源，也可使用外接电源，输入交流输出交流。
