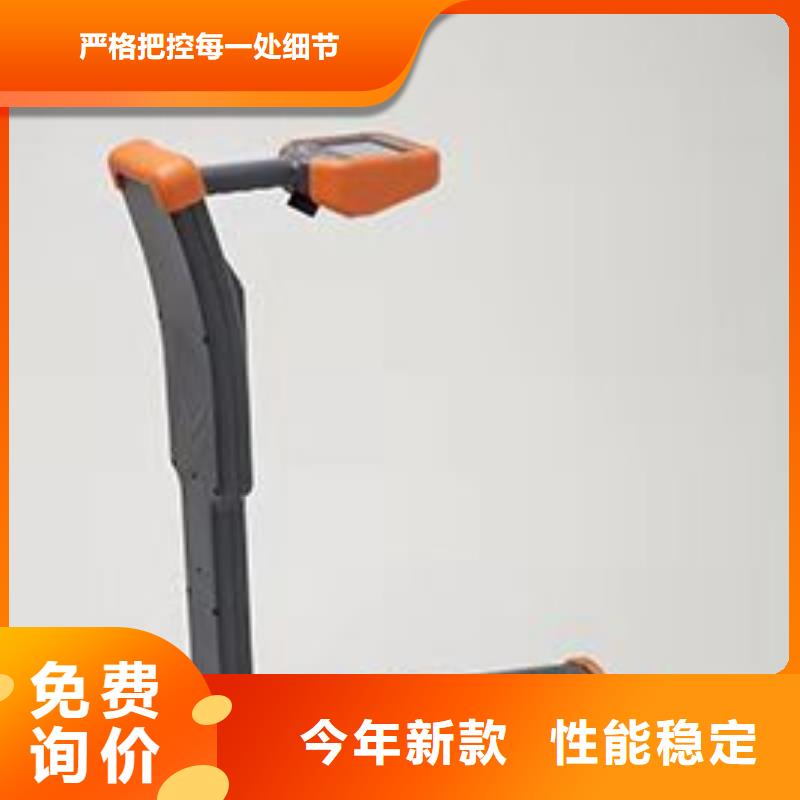

智能管线路径探测仪

湖北孝感电缆故障探测仪TH-2003智能型电缆故障测试仪，根据中华人民共和国电力行业标准《DL/T849.1～ DL/T849.3-2004》电力设备专用测试仪器通用技术规范，结合市场需求，历经十多年现场经验积累研发，采用多次弧反射法、低压脉冲法、脉冲电流法、衰减法等新技术。TH--2003智能型电缆故障测试仪主机集测距、路径一体，整机采用PP塑料机箱，小巧精致，易携带；操作界面友好，即使非专业人员操作，依然可以很快熟悉并使用，、准确的完成电缆故障测试工作。该系统测试由系统主机和故障定位仪以及电缆路径仪三部分组成，用于电力电缆各类故障的测试，电缆路径、电缆埋设深度，以及铁路、机场信号控制电缆、和路灯电缆故障的测试。敬 告：本套设备测试电缆高阻故障时，采用冲击闪络法，故障点须放电且有明火现象。请注意严禁在高瓦斯、高浓度易燃气体环境中测试!如遇此状况，请与厂家联系，采取其它测试方式。由此发生的事故与设备生产商无关!

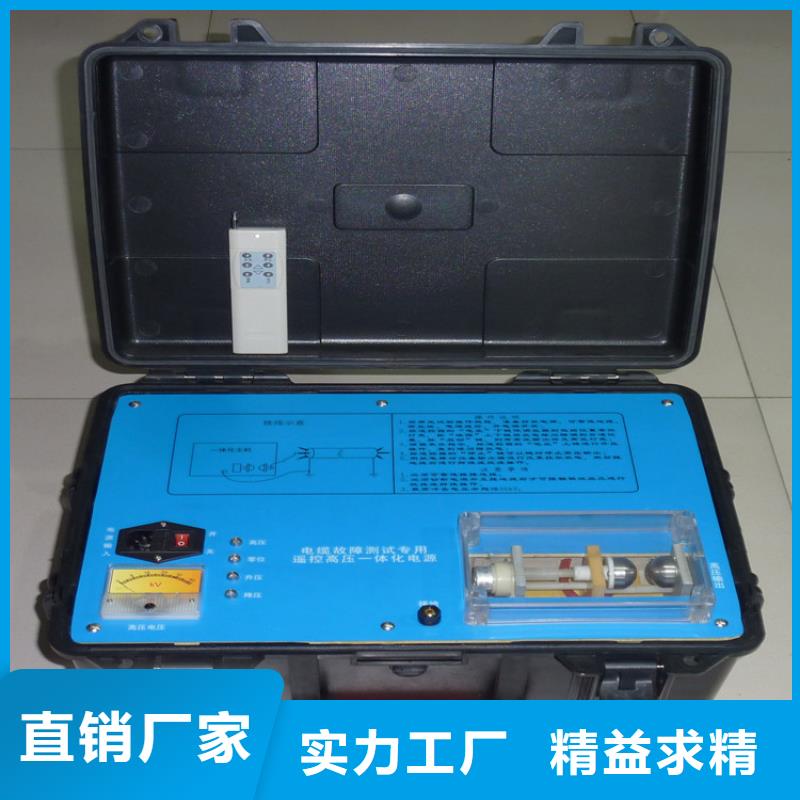

湖北孝感电缆故障探测仪低压脉冲法测试电缆长度（全长）1）接线：先将双夹测试线接至（预定位仪后侧板）采样端口，再将测试线的红夹子夹在电缆的一个好相，黑夹子夹在电缆的另一个好相。2）与上述“低压脉冲法测试电缆的断线、短路故障距离”中的2）、3）、4）相同。3、波速测量仪器直接给出了4种常用电缆的平均波速，有时也会碰到需要测试未知波速的电缆，此时就要用到波速测量功能。波速的测试方法如下：1）选一条已知长度的电缆，是100米以上，越长测量结果越准确。2）接线：与“低压脉冲法测试电缆长度”中的1）相同。3）开机：按下开关键，屏幕将显示开机界面；点触一下液晶屏进入测试界面。采样方式调整为“速度测量”；按“全长”键将电缆类型显示区调整为已知电缆的长度。4）与上述“低压脉冲法测试电缆的断线、短路故障距离”中的2）、3）、4）相同。距离显示区显示的就是该电缆的波速。4、冲击闪络法测试电缆的高阻故障距离1）分体式高压电源接线： 首先，按要求完成高压闪络的接线；然后，用双夹测试线将采样盒与测距主机相连接，再把采样盒放置于高压电容器的接地线旁边。如下图示：２）、一体化高压发生器接线图：3）、开机：首先开启冲击闪络并保证故障点放电充分；按下测距主机开关键，屏幕将显示开机界面；点触一下液晶屏进入测试界面。采样方式选择“高压闪络”。4）、采样：点触一次采样键，此时采样键变色仪器处于采样等待中；故障点每放一次电，

湖北孝感电缆故障探测仪 工作原理TH-2003采用的是时域反射原理，即对电缆发射一电脉冲，电脉冲将在电缆中匀速传输，当遇到电缆阻抗发生变化的地方（故障点），电脉冲将产生反射。测距主机将电脉冲的发射和反射的变化以时域形式通过液晶屏显示出来，通过屏幕上的波形可直接判读故障距离。五、仪器操作面板及界面说明1.操作面板介绍① 开关按键：按下自锁接通电源，再按解锁断开电源。开机2分钟无任何操作时，屏幕将变暗进入屏保节能状态。② 充电端口：用于连接充电器，给电池充电。③ 增益旋钮：测量电缆故障点距离时，顺时针旋动幅度增大；逆时针旋动幅度减小。（需采样刷新才有变化）④ 路径信号：寻找电缆路径时，从该端口发出信号。⑤ 测距端口：测量电缆故障点距离时，从该端口发出信号。⑥ 触摸式彩色液晶屏：详见“工作界面介绍”。2.工作界面介绍采样方式 按“ ”键，弹出采样方式选择子菜单。子菜单中包括：“低压脉冲”、“闪络方法”、“三次脉冲”、“八次脉冲”和“速度测量”。仪器开机默认“低压脉冲”，根据测试需要，可选择相应的采样方式，再按“采样方式”键退出（三次脉冲和八次脉冲为扩展测试方法）。脉宽按“”键，弹出脉冲宽度选择子菜单。子菜单中包括7个选项，分别为：0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs。根据测试距离选择合适的脉宽，按对应的子菜单键可以对脉冲宽度进行选择，仪器开机默认0.2μs，再按“脉宽”键退出此项功能。注意：在高压闪络法测试中此项不做选择。
