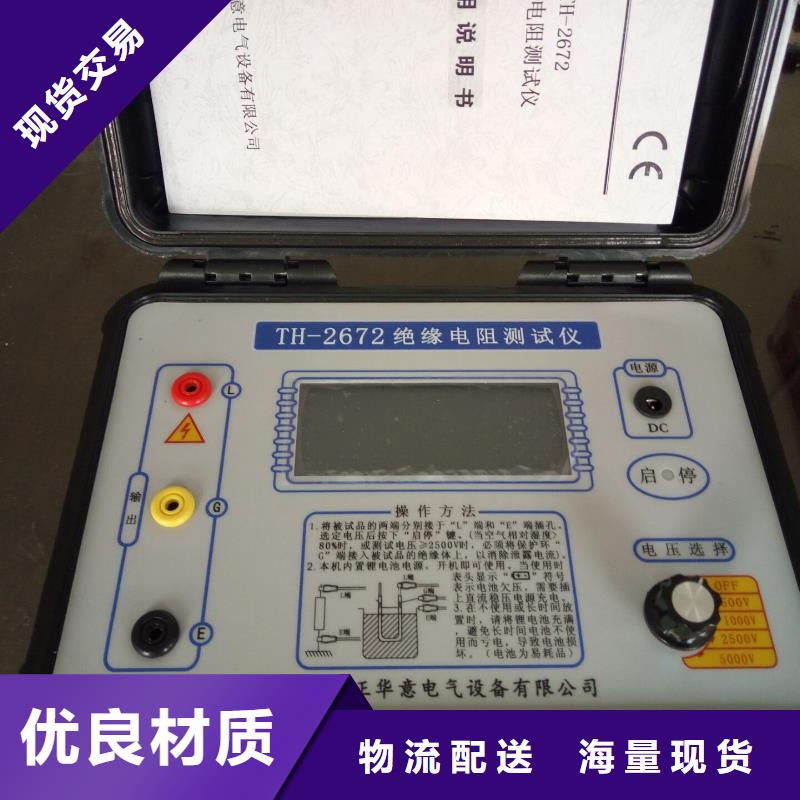

孝感绝缘电阻测试仪性能特点 抗干扰能力强：抗电场感应干扰能力达到2mA(50Hz)，已知适应50万伏变电站现场不拆线测量50万伏大型变压器的绝缘电阻参数。2、短路电流大：短路电流典型值10mA，适应大容量、大电感的测试。3、电阻测量范围宽广：测量范围从0.01MΩ～1999GΩ，读数准确、分辨力高。4、高压输出范围宽广：可选择0.5kV、1kV、2.5kV、5kV、10kV、20kV，也可从0V平滑调节到需要的电压。5、声光提醒：具有计时报时功能，提醒使用者记录分析被测量对象的吸收比和极化指数。6、高品质：关键部件全部采用进口元件，保证测量精度准确。7、使用方便：采用一体式机箱，体积小、重量轻、便于携带。8、外观精美：采用坚固且磨性强的材料，使仪器的整体质感和使用寿命更长。四、技术指标1、测试电压等级：0.5kV、1kV、2.5kV、5kV、10kV、20kV2、测试电压精度：±(5％＋10V)3、短路电流：典型值10mA4、量程与准确度

孝感绝缘电阻测试仪 本型绝缘电阻表检定装置是依据JJG1005—2005《电子式绝缘电阻表检定规程》、JJG622—1997《绝缘电阻表（兆欧表）检定规程》的有关检定项目要求，并参考电力行业标准DL/T845.1—2004《电子式绝缘电阻表》通用技术条件中的相关内容设计制造的专用设备，用于检定电子式绝缘电阻表的示值误差、跌落电压（Ud）短路电流。与本公司生产的恒速器（THCY3型）配合可检定指针式兆欧表的示值误差、开路电压（Uk）、中值电压（Uz）、峰值电压（Uf）。具有结构紧凑、性能稳定、使用方便等特点。是各工矿、企事业单位用来检定各类绝缘电阻表的理想设备。二、主要技术指标 本绝缘电阻表检定装置主要用来检定额定电压≤5000V的各类绝缘电阻表，也可在绝缘电阻表生产、修理中作标准器具。其电阻器部分可单独使用。数字表部分可测8000V的直流电压。

孝感绝缘电阻测试仪 在使用该检定装置之前，请仔细阅读本说明书，按有关要求和注意事项操作使用，会给您的工作带来方便。1.概述绝缘电阻兆欧表检定装置是参考JJG622—1997《绝缘电阻表（兆欧表）检定规程》，JJG1005—2005《电子式绝缘电阻表检定规程》，并依据JJG1072—2011《直流高压高阻检定规程》之要求设计制造的新型兆欧表检定装置，其测试电压可达5KV，电阻输出达1TΩ，各项指标均符合检定规程的要求。本装置采用全金属外壳，人体可接触到的部件均与接地端可靠连接，保障了使用者的。作为新一代的兆欧表检定装置，本装置实现的电阻范围、稳定性、在国内同类产品中处于梯队。2.技术指标2.1电阻输出技术指标:步进盘档位Ω ×1010 ×109 ×108 ×107 ×106 ×105 ×104 ×103 ×102步进盘位数 10 10 10 10 10 10 10 10 10准确度等级 5 2 1 0.5 0.2 0.2 0.2 0.2 0.2额定电压电流 5KV 5KV 5KV 2.5KV 1KV 2mA 10mA 20mA 50mA2.1.1定值电阻：100G（准确度等级5级），4个200G（准确度等级5级）组成。2.1.2电阻输出范围：100Ω~1011.111111GΩ.2.2电压测量技术指标见表2表2量程（V） 手动量程（四位半直读显示）测量范围（V） 0~1999.9V~5000V允许误差 ±（1％RD±2D）输入电阻 10GΩ±10％电源 9V（6F22层叠电池一节）2.3使用系统温度：（20±5）℃，湿度：≤60％RH2.4运输、贮存条件环境温度：（－25~50）℃，相对湿度：25℃时≤85％RH2.5仪器结构：采用十进制步进开关，半封闭式金属机箱，端电压测量范围0~5KV，端钮电阻由1个100GΩ和4个200GΩ组成，电阻总输出102~1012Ω。2.6兆欧表检定装置末列指标，均符合《直流高压高阻器规程》之要求。2.7体积、重量：515mm×285mm×175mm，8kg。

孝感绝缘电阻测试仪使用注意事项 1、使用本检定装置的环境条件特别是湿度应满足前述的相关要求。在高湿环境使用时，除了检定结果不可信之外，严重时可能造成装置损坏，建议停止使用本装置，或采用除湿设备使环境湿度符合要求；仪器要有良好的接地线。2、长时间未使用本检定装置时，使用前应将标准电阻器的各开关从0～10（9）来回转数次，使其接触稳定可靠。3、在使用时，应注意实际施加在标准电阻器上的电压（电流），不要超过铭牌上注明的各电阻盘的使用电压，以免造成电阻元件超差甚至损坏。4、本装置测量电压时，量程可自动选择。将测量开关置于U或Uf档位，开启电源，数字表默认“测量2kV”状态；当输入电压大于2kV时，数字表停在“测量5kV”状态，无小数点显示，此时数表的测量电压为8kV；当输入电压从大于2kV往小变化时，一直要到显示值小于1000时，量程才变为“测量2kV”状态。本装置测量电流时，无自动选择量程的功能。

孝感绝缘电阻测试仪 测量原理绝缘电阻测量采用电压发生器产生一个电压V，施加到电阻两端，通过测量在电阻两端流动电流I，并根据公式R＝V/I计算接地电阻值R。七．操作方法1．开关机按POWER键实现开关机。开机后有下角显示“APO”，不操作时15分钟后自动关机。2．电池电压检查开机后，如果LCD显示电池电压低符号“ ”，表示电池电量不足，请及时充电。电池电力充足才能保证测量的精度。3．直流电压测试输入仪表直流电压不能超过1000V。测量时按一下按键切换到直流电压测试模式，将绿表笔与V端端子相连，黑表笔与COM相连，LCD显示实时直流电压值。4．交流电压测试输入仪表交流电压不能超过750V。测量时按一下按键切换到直流电压测试模式，将绿笔与V端端子相连，黑表笔与COM相连，LCD显示实时交流电压值。c5．绝缘电阻测试绝缘电阻测试只能在不带电的电路上进行，测试前请检查测试线路导线是否完好，及被测电路是否带电，线路带电可能会损坏仪表并且影响测量精度。必须戴上高压绝缘手套操作。绝缘电阻量程时，按测试开关后测试线头部和被测回路中产生高压，请注意避免触摸。请务必将接地线（黑色）连接被测回路的接地端口。 测试以后请勿立刻触摸电路。存储的电荷可能导致触电事故。 请勿立刻取下测试线，必须等放电完成后再碰触被测回路。 为了保证测量精度测试时不要把测试线缠绕在一起。保证绝缘电阻精度的温湿度值绝缘电阻范围 保证绝缘电阻精度的湿度值 保证绝缘电阻精度的温度值0Ω-100MΩ ＜85％ RH(无凝露) 23℃±5℃101MΩ-20GΩ ＜75％ RH(无凝露) 21GΩ-1000GΩ ＜65％ RH(无凝露) 绝缘电阻测试只能在不带电的电路上进行，测试前应检查测试导线是否良好，确认被测回路是否带电。按键切换到档，然后按VSEL键选择要过行测试的电压值。 接地线(黑)一端连接仪表连接EARTH端另一端连接被测回路接地端。高压棒测试线(红)一端连接仪表LINE端另一端头部接触被测电路，如果测试有绿色分线为屏蔽线，测试时连接GUARD端口精度更佳，如果配套测试线不带此线就不需要接，如图，按下TEST测试键。LCD 显示测量值。测量后显示值固定不变后读取绝缘电阻值。

孝感绝缘电阻测试仪影响电阻或电阻率测试的主要因素a．环境温湿度一般材料的电阻值随环境温湿度的升高而减小。相对而言，表面电阻(率)对环境湿度比较敏感，而体电阻(率)则对温度较为敏感。湿度增加，表面泄漏增大，体电导电流也会增加。温度升高，载流子的运动速率加快，介质材料的吸收电流和电导电流会相应增加，据有关资料报道，一般介质在70C时的电阻值仅有20C时的10％。因此，测量材料的电阻时，必须指明试样与环境达到平衡的温湿度。b．测试电压(电场强度)介质材料的电阻(率)值一般不能在很宽的电压范围内保持不变，即欧姆定律对此并不适用。常温条件下，在较低的电压范围内，电导电流随外加电压的增加而线性增加，材料的电阻值保持不变。超过一定电压后，由于离子化运动加剧，电导电流的增加远比测试电压增加的快，材料呈现的电阻值迅速降低。由此可见，外加测试电压越高，材料的电阻值越低，以致在不同电压下测试得到的材料电阻值可能有较大的差别。值得注意的是，导致材料电阻值变化的决定因素是测试时的电场强度，而不是测试电压。对相同的测试电压，若测试电极之间的距离不同，对材料电阻率的测试结果也将不同，正负电极之间的距离越小，测试值也越小

孝感绝缘电阻测试仪 绝缘电阻测试操作1、绝缘电阻测试只能在不带电的电路上进行，测试前应检查测试导线是否良好，确认被测回路是否带电。2、按下按键切换到测电阻模式，然后按或或或或或或或键选择要进行测试的电压值。 3、接地线(黑)一端连接仪表连接EARTH端另一端连接被测回路接地端。高压棒测试线(红)一端连接仪表LINE端另一端头部接触被测电路，如果测试线有绿色分线为屏蔽线，测试时连接GUARD端口精度更佳（测试TΩ级以上电阻必须连接绿色屏蔽线），如果配套测试线不带此线就不需要接，如图，按下测试键开始测试(测试时仪表会发出间歇性蜂鸣：“滴~滴~滴...”的提示声，屏幕左下角闪烁)。待测量完成显示值固定不变后方可读取绝缘电阻值。电阻测试结束后可长按键切换显示电流值，再短按键切换回电阻值。7.8、GUARD保护线的使用 测量电缆的绝缘电阻时，覆盖表面的泄漏电流通过绝缘体内部与电流汇合，造成绝缘电阻值误差的产生。为避免此种现象的发生，如下图所示，使用保护线（任何导电性裸线）将泄漏电流流经部分卷起来，连接到保护端口后，泄漏电流不流过指示计，可准确测量绝缘体的绝缘电阻。请使用附件的保护测试线连接保护端口。

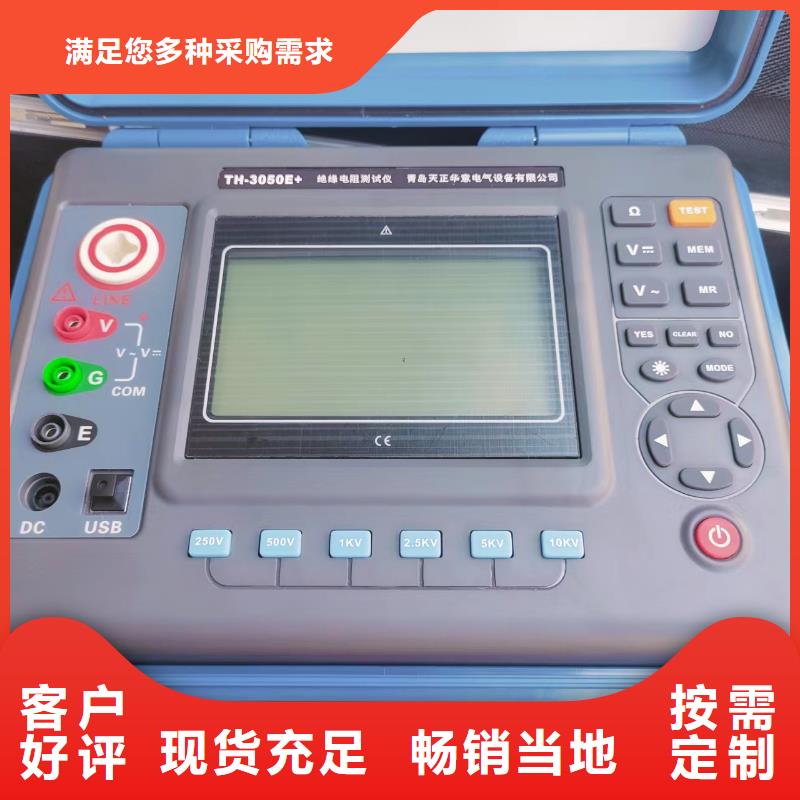

孝感绝缘电阻测试仪 绝缘电阻测试只能在不带电的电路上进行，测试前应检查测试导线是否良好，确认被测回路是否带电。按键切换到档，然后按250V或500V或1KV或2.5KV或5KV或10KV键选择要过行测试的电压值。 接地线(黑)一端连接仪表连接EARTH端另一端连接被测回路接地端。高压棒测试线(红)一端连接仪表LINE端另一端头部接触被测电路，如果测试有绿色分线为屏蔽线，测试时连接GUARD端口精度更佳，如果配套测试线不带此线就不需要接，如图，按下TEST测试键(测试时仪表会发出间歇性蜂鸣：“滴~滴~滴...”的提示声)。LCD 显示测量值。测量后显示值固定不变后读取绝缘电阻值。 6．GUARD保护线的使用 测量电缆的绝缘电阻时，覆盖表面的泄漏电流通过绝缘体内部与电流汇合，造成绝缘电阻值误差的产生。为避免此种现象的发生，如下图所示，使用保护线（任何导电性裸线）将泄漏电流流经部分卷起来，连接到保护端口后，泄漏电流不流过指示计，可准确测量绝缘体的绝缘电阻。请使用附件的保护测试线连接保护端口。7．极化指数（PI）和吸收比(DAR) 7.1极化指数（PI）和吸收比（DAR）作用：极化指数（PI）和吸收比（DAR）是检查绝缘体的泄漏电流的时间是否增加的试验。确认施加时间的同时泄漏电流没有增加。仪表自动计算极化指数PI和吸收比DAR值，作为判断绝缘性能的依据，极化指数PI和吸收比DAR都表示被测物承受测量电压后一段时间内绝缘电阻的变化情况。7.2极化指数（PI）和吸收比（DAR）区别：对于一般的绝缘体测试，如外壳绝缘、工具手柄等一般在较短时间能测试出随施加电压时间增加漏电流是否增加情况，所以一般用较短时间的试验就能测试出来，短时间测试的绝缘电阻比值DAR称为吸收比（具体测试时间见下面公式），但对于大容量和吸收过程较长的被测品，如变压器、发电机、电缆、电容器等电气设备，有时吸收比值（DAR）尚不足以反映吸收的全过程，可采用较长时间的绝缘电阻比值，即10分钟时的绝缘电阻(R10min)与l分钟时的绝缘电阻(R1min)的比值PI来描述绝缘吸收的全过程，PI称为极化指数，
