以下是:湖北省孝感市局部放电耐压试验装置品质保障的产品参数
| 产品参数 |
|---|
| 产品价格 | 666/台 |
|---|
| 发货期限 | 1 |
|---|
| 供货总量 | 1000 |
|---|
| 运费说明 | 含运费 |
|---|
| 小起订 | 1 |
|---|
| 质量等级 | 0.05 |
|---|
| 是否厂家 | 是 |
|---|
| 产品材质 | 铜 |
|---|
| 产品品牌 | 青岛天正华意电气 |
|---|
| 产品规格 | 158 |
|---|
| 发货城市 | 青岛 |
|---|
| 产品产地 | 青岛 |
|---|
| 加工定制 | 是 |
|---|
| 产品型号 | TH |
|---|
| 可售卖地 | 全国 |
|---|
| 产品重量 | 6 |
|---|
| 产品颜色 | 白 |
|---|
| 质保时间 | 三年 |
|---|
| 外形尺寸 | 158 |
|---|
| 适用领域 | 电气电力 |
|---|
| 质量认证 | 9000 |
|---|
| 产品功率 | 10 |
|---|
| 工作温度 | 45 |
|---|
| 范围 | 局部放电耐压试验装置品质保障供应范围覆盖湖北省 武汉市、宜昌市、黄石市、襄阳市、荆州市、十堰市、荆门市、鄂州市、孝感市、咸宁市、随州市、恩施市、黄冈市 孝南区、孝昌县、大悟县、云梦县、应城市、安陆市、汉川市等区域。 |
|---|
以下是:湖北省孝感市局部放电耐压试验装置品质保障的图文视频
【天正华意】为客户提供多样化产品，包括武汉TH-0301三相电力标准功率源、宜昌真空度测试仪、襄阳三相交直流指示仪表校验装置、鄂州微机继电保护测试仪、黄冈微机继电保护测试仪、云梦TH-0301交直流仪表校验装置、应城配电终端测试仪等，适配多元场景需求。局部放电耐压试验装置品质保障,天正华意电气设备(孝感市分公司)tianzh3611-31专业从事局部放电耐压试验装置品质保障,联系人:杨经理,发货地:平度市平安路2号,以下是局部放电耐压试验装置品质保障的详细页面。 湖北省,孝感市 孝感市因东汉孝子董永卖身葬父、行孝感天动地而得名，是湖北省区域性中心城市、武汉城市圈和长江中游城市群重要成员、新型城镇化综合试点地区，也是华中地区潜力和竞争力的城市之一，综合竞争力在湖北省排名前列；市内拥有多个A级风景区，其中双峰山、汤池温泉、天紫湖、观音湖、天屿湖五个旅游度假区被评为4A景区。
无论您是初次接触还是已经熟悉，我们的局部放电耐压试验装置品质保障产品视频将为您带来全新的视觉体验，让您对产品有更深入的了解。
以下是:湖北孝感局部放电耐压试验装置品质保障的图文介绍

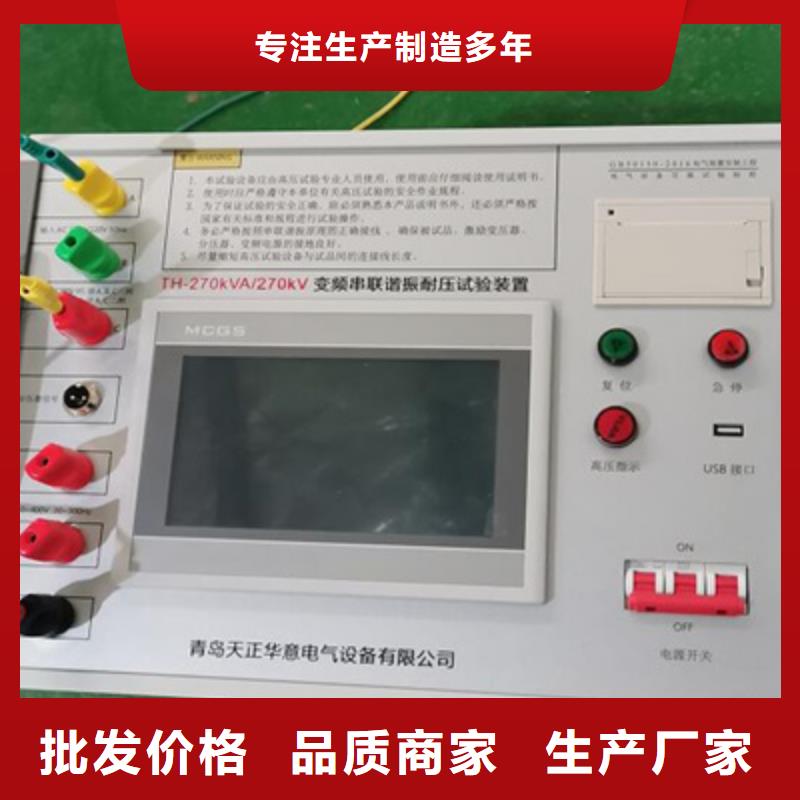

湖北孝感变频串联谐振耐压装置 装置容量确定满足300mm2,110kV 电缆交流耐压试验，长度1km，电容≤0.139uF,试验频率30~300Hz,试验电压U≤128kV。频率取34Hz试验电流 I＝2πfCU试 ＝2π×34×0.139×10-6×128×103＝3.8A对应电抗器电感量 L＝1/ω2C＝157H设计十节电抗器，将十节电抗器五节串联二组并联使用,则单节电抗器的参数为54kVA/27kV/2A/63H，装置总容量为540kVA。验证：1.满足120MVA/110kV以下变压器交流耐压试验，电容≤0.02uF,试验频率45~65Hz,试验电压U≤160kV。使用电抗器六节串联，此时电感量为L＝63＊6＝378H,试验频率f＝1/2π√LC＝1/(2×3.14×√378×0.02×10-6)＝57.9Hz。试验电流I＝2πfCU试 ＝2π×57.9×0.02×10-6×160×103＝1.1A。2.满足300mm2,10kV 电缆交流耐压试验，长度10km，电容≤3.7uF,试验频率30~300Hz,试验电压U≤22kV。使用电抗器十节并联，此时电感量为L＝63/10＝6.3H,试验频率f＝1/2π√LC＝1/(2×3.14×√6.3×3.7×10-6)＝32.9Hz。试验电流I＝2πfCU试 ＝2π×32.9×3.7×10-6×22×103＝16.8A。3.满足300mm2,35kV 电缆交流耐压试验，长度4km，电容≤0.76uF,试验频率30~300Hz,试验电压U≤52kV。使用电抗器二节串联五组并联，此时电感量为L＝63＊2/5＝25H,试验频率f＝1/2π√LC＝1/(2×3.14×√25×0.76×10-6)＝36.5Hz。试验电流I＝2πfCU试 ＝2π×36.5×0.76×10-6×52×103＝9A。结论：装置容量定为540kVA/270kV/27kV，分十节电抗器，电抗器单节为54kVA/27kV/2A/63H，使用电抗器组合能满足上述被试品的试验要求。
湖北孝感变频串联谐振耐压装置?激励变变比：试验时选择激励变抽头电压与原边电压的比值。例如：4kVA/1.5kV/3kV/0.4kV激励变压器，当试验时选择激励变抽头为3kV，这时激励变比为3/4＝7.5分压器变比：电容分压器的分压比。当分压器分压比为1000：1时，就输入1000；当分压器分压比为2000：1时，就输入2000。当分压器分压比是多少时，就输入多少。注意：如不是配套电容分压器时，电容分压器二次电压不能大于100V，超过100V显示不出电压。自动调谐频率步进：自动试验时，自动扫频时的频率步进。自动试验时，一定要设置频率步进，否则自动试验时不扫频。频率步进可设置为2Hz以下，设置高了，找到的谐振点不是 谐振点，试验电压有可能升不上去。电路电感，电路电容：当知道回路中电感，电容时，可设置此项，如不知道也可不设置，设置其中任意一项时，文档管理中记录数据可显示出另外一项的值，如不设置，就不显示此两项。闪络保护：击穿时的保护电压。该值越设小，击穿保护越灵敏，有时可能误动作。一般情况下，当设备 电压小于150kV时，设置为3kV；当设备 电压小于150~300kV时，设置为5kV；当设备 电压小于300~500kV时，设置为8kV；当设备 电压小于500~800kV时，设置为12kV；此值为理论值，可根据现场需要自行设置。
天正华意电气设备(孝感市分公司)一直坚持“恪 守信誉、以人为本”的经营理念，“科技创新、质量可靠”的管理信念，在国内外打下坚实的基础 ，努力成为湖北孝感的 灭磁过电压测试装置专业厂家。
湖北孝感变频串联谐振耐压装置 主要技术参数1.额定容量：135kVA2.额定电压：27kV；54kV；108kV3.额定电流：5A；2.5A；1.25A4.测量精度：系统有效值1.5级5.工作频率：30-300Hz6.装置输出波形：正弦波7.品质因素：装置自身Q≥30(f＝45Hz)8.波形畸变率：输出电压波形畸变率≤1％9.输入电源：单相220或三相380V电压，频率为50Hz10.工作时间：额定负载下允许连续60min；过压1.1倍1分钟11.温 升：额定负载下连续运行60min后温升≤65K12.保护功能：过压、过流、零位启动、系统失谐（闪络）等保护功能13.环境温度：－20℃-55℃14.相对湿度：≤90％RH15.海拔高度:≤3000米五、装置容量验证装置容量定为135kVA，分四节电抗器，电抗器单节为33.75kVA/27kV/1.25A/100H， 验证：1、10kV/300mm2电缆3km的交流耐压试验，电容量≤1.1265uF，试验频率30-300Hz，试验电压22kV，试验时间5min。使用四节电抗器并联，L＝100/4＝25H试验频率：f＝1/2π√LC＝1/(2×3.14×√25×1.1265×10-6)＝30Hz试验电流：I＝2πfCU试 ＝2π×30×1.1265×10-6×22×103＝4.67A3、35kV/300mm2电缆1km的交流耐压试验，电容量≤0.1945uF，试验频率30-300Hz，试验电压52kV，试验时间60min。使用两节电抗器串联（互感系数1.15）两组并联，L＝100×2×1.15/2＝115H试验频率：f＝1/2π√LC＝1/(2×3.14×√115×0.1945×10-6)＝33.65Hz试验电流：I＝2πfCU试 ＝2π×33.65×0.1945×10-6×52×103＝2.14A4、35kV/31500kVA主变的交流耐压试验，电容量≤0.02uF，试验频率45-65Hz，试验电压68kV,试验时间1min。使用四节电抗器串联（互感系数1.25），L＝100×4×1.25＝500H， 试验频率：f＝1/2π√LC＝1/(2×3.14×√500×0.02×10-6)＝50.33Hz试验电流：I＝2πfCU试 ＝2π×50.33×0.02×10-6×68×103＝0.43A满足实验要求。
湖北孝感变频串联谐振耐压装置 设备遵循标准GB10229-88 《电抗器》GB109 《电力变压器》GB50150-2006 《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 电力设备性试验规程》 GB1094.1-GB1094.6-96 《外壳防护等级》GB2900 《电工名词术语》GB/T16927.1~2-199 《高电压试验技术》五 装置容量确定110kV/400mm2电缆，长度1000m以内的交流耐压试验，电容量≤0.156uF，试验频率30-300Hz，试验电压128kV。频率取35HZ试验电流 I＝2πfCU试 ＝2π×35×0.156×10-6×128×103＝4.4A对应电抗器电感量 L＝1/ω2C＝132H, 设计六台电抗器，使用电抗器三节串联两组并联，单节电抗器为85kVA/45kV/2.2 A/132H验证: 1．10kV/400mm2电缆，长度3000m以内的交流耐压试验，电容量≤1.26uF，试验频率30-300Hz，试验电压22kV。使用电抗器六节并联,此时电感量为L＝132/6＝22H试验频率f＝1/2π√LC＝1/(2×3.14×√22×1.26×10-6)＝30.3Hz试验电流 I＝2πfCU试 ＝2π×98×1.26×10-6×22×103＝5.3A2. 35kV/400mm2电缆，长度2000m以内的交流耐压试验，电容量≤0.42uF，试验频率30-300Hz，试验电压52kV。使用电抗器两节串联三组并联,此时电感量为L＝132＊2/3＝88H试验频率f＝1/2π√LC＝1/(2×3.14×√88×0.42×10-6)＝26.2Hz试验电流 I＝2πfCU试 ＝2π×26.2×0.42×10-6×52×103＝3.6A3.110kV及以下变压器的交流耐压试验，电容量≤0.02μF，试验频率为45-65Hz,试验电压不超过160kV。
在湖北省孝感市采买局部放电耐压试验装置品质保障到天正华意电气设备(孝感市分公司),无论您是个人用户还是企业采购,我们都将竭诚为您服务。品质保证,价格优惠,厂家直销,欢迎有需要的客户来电。联系人:杨经理,地址:《平度市平安路2号》。
