H-PCM+地下管道防腐层检测仪

孝感H-PCM+地下管道防腐层检测仪

孝感电缆故障探测仪 实际应用。 调节路径增益，使电磁波信号在10格左右，沿着电线方向走，如果偏离了电线，电磁波信号会减弱，那么就要往左或右移。2，每50厘米插入测一次信号强度，刚开始调节定点增益，使信号强度约为10，如果调不到10，就将定点增益调到。3，往前走，当信号变得很大时，信号强度在14左右，就说明接近故障点了，在2米范围来回查，每次前进10厘米，直到找到信号强度弱（4左右），在叉子中心点，画一条垂直于叉子的线，然后在此处前后1米范围找信号强度弱点（4左右），那么该处就是故障点了，故障误差不超过10厘米。水内冷发电机绝缘电阻测试仪专用于水内冷发电机的测量试验，同时也可用于试验室或现场做绝缘测试试验。输出电流大于20mA。输出电压5000V。内含高精度微电流测量系统、数字升压系统。只需要用一条高压线和一条信号线连接试品即可测量。测量自动进行，结果由大屏幕液晶显示，并将结果进行存储。注：此仪器要求水内冷发电机接地装置必须解开，否则无法使用！一、主要特点1．采用32位微控制器控制，全中文操作界面，操作方便。2．自动计算吸收比和极化指数，并自动储存15秒、1分钟、2分钟、10分钟的每分钟数据便于分析。3．输出电流大，5000V下输出大于20mA。4．高压发生模块采用全封闭技术，内部有保护电阻，可靠。5．抗干扰能力强，能满足超高压变电站现场操作。6．测试完毕自动放电，并实时监控放电过程。二、主要技术性能准确度： ±10％测量范围： 0.1M～100GΩ试验电压： 5000V 短路电流： ＞20mA测量时间： 1分钟～10分钟（与测量方式有关）电 源： 180～270VAC 50Hz/60Hz±1％ (市电或发电机供电)工作环境： 温度-10～40℃，相对湿度20～80％。三、操作部件功能1.线路 接线端“线路”为高压输出端，称为线路端，由高压电缆引至被测线端，例如接至电机绕组。2.汇水管 接线端接到发电机的汇水管上。3.机座 接线端接在发电机的机座上。

<孝感>天正华意电气设备有限公司

孝感电缆故障探测仪 参数配置要求： 参数名称 项目需求值或表述 投标方响应值 脉冲输出电压 0—30kv，连续可调。 能量 ≥900J＠30kV。 外观设计 一体化设计，将高压电容、放电间隙、直流升压集成于一体，放置在主机内。 输出模式 脉冲、直流。 高压脉冲间隔 无须调整，LP30/2自动调节放电间隔。 绝缘测试 0—30kv，连续可调。 高压预定位 0—30kv，连续可调。 输出电压极性 负极性。 允许冲击电压 ≤2500J。 高压输出线 乙丙橡胶柔性电缆，绝缘耐压≥60kV。 电源 外接：220V 50Hz 2kVA 内置：2000kVA，连续使用8小时。 尺寸（mm） 50 x 30.5 x 45.7 。 重量（kg） 不大于35。 脉冲输出电压 0——30kV，连续可调。 烧弧功率 ≥300。 烧弧电流 ≤100mA。 性 具备F-Ω 保护装置、温度监测、高压急停按键、带自动放电模块。 量程 0m-100km。 脉冲宽度 20 ns~10 μs。 脉冲幅值 10~60。 小分辨率 0.01 m。 采样频率 ≥200。 增益 - 37~＋37 dB。 抗衰减调节 0~22 dB。 波速度 50~300m/μs。 动态量程 ＞ 80 dB。 输出特性阻抗 50Ω。 阻抗自动匹配 8 Ω~500 Ω连续可调。 脉冲模式 低压脉冲法、二次脉冲法、脉冲电流法、直闪衰减法。 输入高压保护 ＞ 400 V交流时自动保护。 液晶显示器 7”彩色TFT480＊800 屏幕亮度800 cd/m2 可触摸阳光屏。 内存容量 ≥32G。 电源 内置充电电池；110 … 240 V交流 50Hz 30 VA；12V外置蓄电池。 环境温度 操作 -20 °C ... ＋50 °C / 存储 -30 °C ... ＋60 °C。 动态量程 磁通道〉110dB；声通道〉110dB。 频率范围 100---1500Hz。 滤波量程 关闭滤波 100---1500Hz。 低通 100---400Hz。 带通 400--800Hz。 高通 800---1500Hz。 触发 声学全自动触发；磁场全自动触发。 噪音抑制模式 T18自适应降噪模式、强降噪模式、无降噪模式。 哑音调节: 全自动靠近式哑音。 手柄长度: 450---750mm

孝感H-PCM+地下管道防腐层检测仪

孝感电缆故障探测仪跨步电压法使用教程。为了更快掌握电缆故障仪的使用方法，可用一根约30米长的电线模拟。如果在模拟的环境下能熟练使用仪器找到故障点，那么在实际使用中就会更方便了。如图：将电缆拉直放在地面上，电线两头剥皮露出铜线，电线一端接信号源，另一端埋入地下约10厘米（埋入点C就是我们要找的故障点）。启动信号源和手持机，频率就按默认的65kHz。1、将叉子贴着电线，平行于电线的方向插入地下，调节定点增益，使信号强度约为10（信号约10格）2、调节路径增益使电磁波信号在10格左右，沿着电线往C点走，如果偏离了电线，电磁波信号会减弱。3、沿着电线往C点走，每隔50厘米，将叉子插入地下，稳定后看信号强度，会发现信号强度逐渐增大。4、到了A点（距离故障点约3米），信号强度可能满格（15），这时调节定点增益，使信号强度约为10。5、再继续玩前走，每次走30厘米，会发现A到C信号强度越来越大，然后C到E又变小。这是因为电流由C点往外流，越靠近C点电流越大，检测到的信号也就越强。6、在B点调节定点增益，使信号强度约为10，从B点往D点走， 每次前进10厘米，会发现B点到C点信号变强，C点到D点变弱。当C点处于叉子的正中心时，信号弱，信号强度可能只有4左右。这是因为故障点到叉子两端的距离相等，故障点C到叉子两端的电压相等，方向相反，所以叉子两端的电压约为0，所以信号也约为0。7、然后垂直于电线（或者叉子）画一条线（图中虚线），从F点往G点走，每次前进10厘米，会发现和6一样的检测效果。沿着虚线，当C点处于叉子的中心时，信号强度小，约为3，其他地方都比较大。8、由此可以判定，实现电线和虚线交叉的地方就是故障点了，故障点可到10厘米左右。按上述步骤来回练习，熟练使用后就可以开始实际应用了。

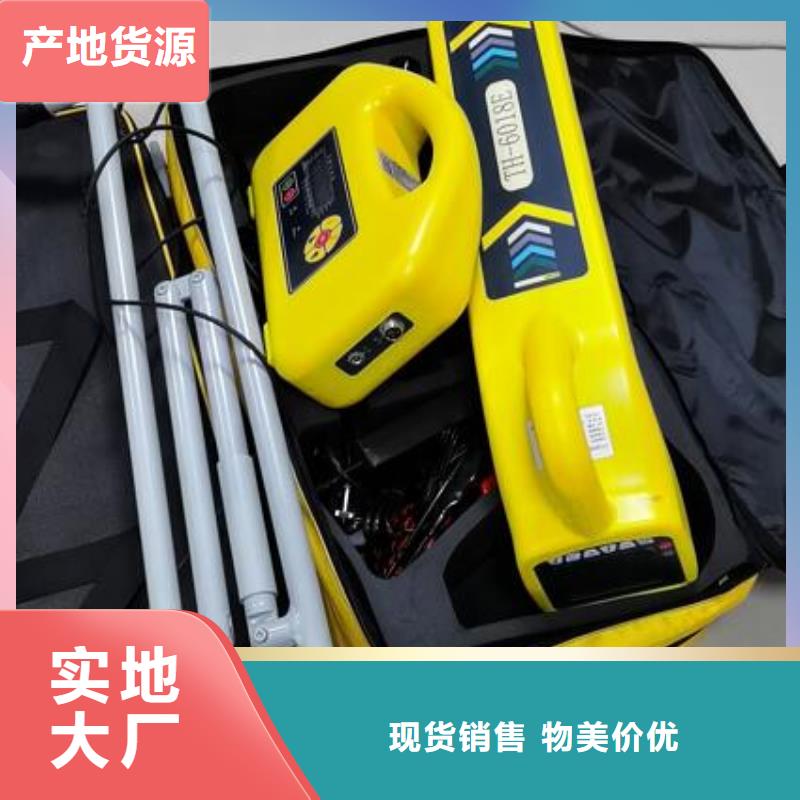

孝感电缆故障探测仪 电缆路径查找信号发射器一、简介电缆故障测试仪主机具有测距功能，也具有电缆路径发射器功能，电缆路径信号发射器配合声磁数显同步定点仪，能准确的探测各类地埋电力线缆、金属管道的埋设路径及埋设深度。二、功能特点采用多频率正弦信号，在探测埋地电缆的路径走向及埋设深度时，可有效地抑制工频干扰、同频干扰，提高了现场探测效率。该设备信号输出功率大，可以使所探测的路径距离达10km以上，完全满足国内大多数企业的各类超长度敷设电缆的埋设路径查找工作。三、技术指标1、输出功率：在负载电阻为10Ω时，输出功率大于30W，并且连续可调。2、工作频率：18kHz、33kHz、65kHz、83kHz3、具有自动过热、过载保护功能，可连续工作8小时以上。4、工作电源：12V 5、环境条件：温度-20～50℃，湿度小于95％四、路径信号发射器面板示意图1.操作面板介绍① 开关按键：按下自锁接通电源，再按解锁断开电源。开机2分钟无任何操作时，屏幕将变暗进入屏保节能状态。② 充电端口：用于连接充电器，给电池充电。③ 增益旋钮：测量电缆故障点距离时，顺时针旋动幅度增大；逆时针旋动幅度减小。（需采样刷新才有变化）④ 路径信号：寻找电缆路径时，从该端口发出信号。⑤ 测距端口：测量电缆故障点距离时，从该端口发出信号。⑥ 触摸式彩色液晶屏：详见“工作界面介绍”。3.路径信号界面：开机后，点击“路径信号”，进入路径信号界面，

<孝感>天正华意电气设备有限公司 孝感H-PCM+地下管道防腐层检测仪

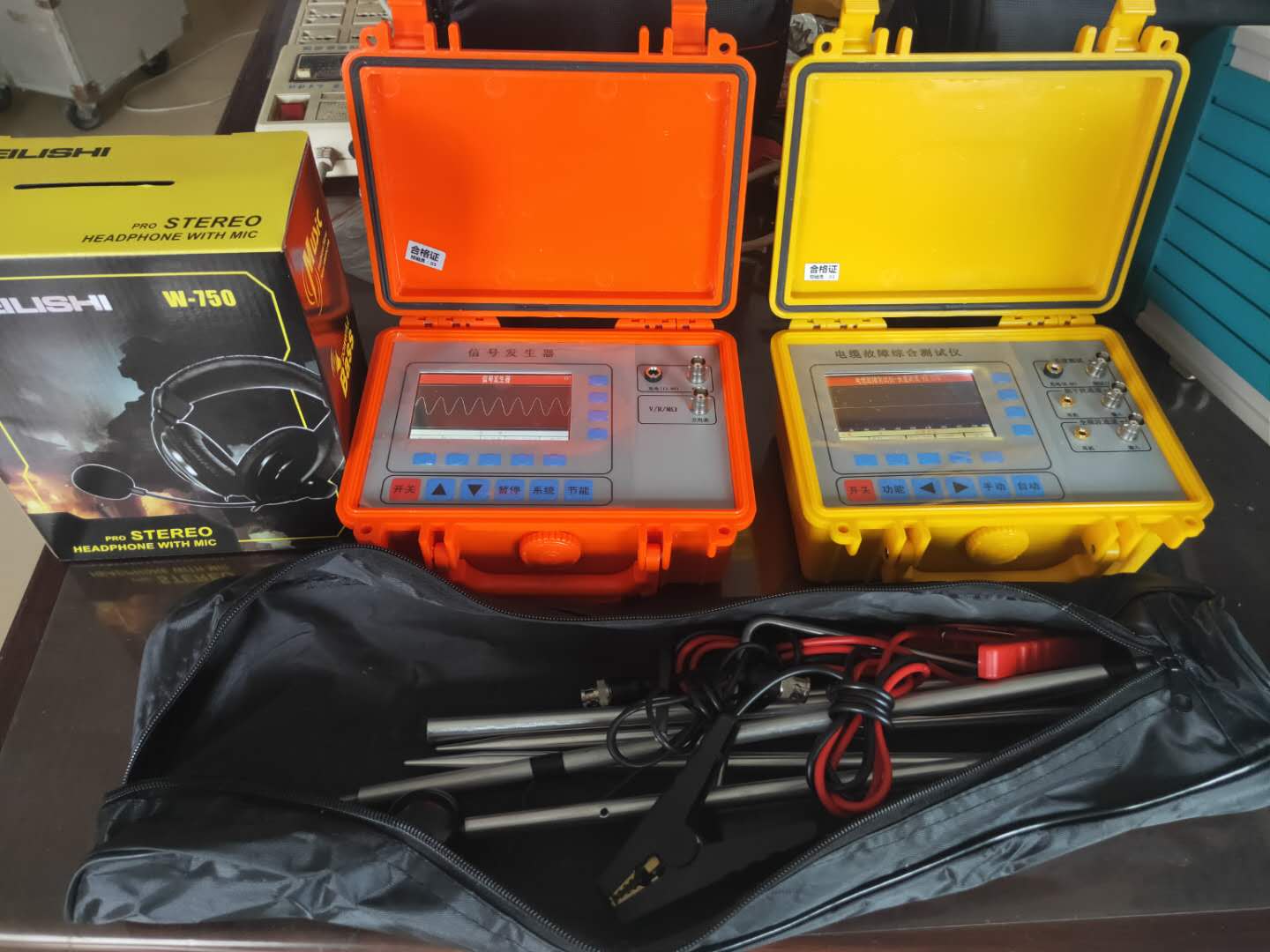

孝感电缆故障探测仪 简介一、系统组成电缆故障测试仪由测试主机、路径信号产生器、路径信号接收器和定位仪等几部分组成。故障测试主机包括一体化电脑、低压脉冲产生和数据处理，用于测试故障的距离，也可用来测量电缆的长度和电波在电缆中的传播速度。路径信号产生器产生频率30KHz、幅度30V的断续正弦波信号，用于寻测电缆路径。路径信号接收器用来接收路径信号，用于查找电缆走向和估测电缆埋设的深度。定位仪用于故障点的定位。二、技术性能1、故障测试系统●可测试各种电力电缆的各类故障及同轴通信电缆和市话电缆的开路、短路故障。●可测量长度已知的任何电缆中电波传播的速度。●测试距离：不小于16千米●系统误差：小于0.5米●采样频率：25MHz●小分辨率：0.2米●测试盲区：小于16米●电源：直流12V(免维护电瓶)●重量：5Kg2、路径信号产生器●输出信号频率：30KHz●振荡方式：断续●输出功率：30W●电源：220V±10％●重量：4Kg3、定位仪●测试灵敏度：50Ω内阻的信号源输出300Hz信号，定点仪在维持输出为2V、信杂比优于20：1的情况下输入信号不大于10μv。●输入阻抗：不小于1.2KΩ。●使用2×2000Ω耳机。●工作电压：DC9V±10％。●使用环境温度：-20℃～70℃三、进入与退出系统打开电源开关，稍等后系统进入主控界面。按“测试”按钮进入测试方式；按“帮助”进入帮助系统；按“退出”可退出测试管理系统。关机时请使用windows系统的“开始”、“关闭计算机”。电缆故障测试一、测试原理本仪器采用时域反射（TDR）原理测量电缆故障的距离。对于低阻、开路故障，仪器向被测电缆发射一系列电脉冲有故障的电缆会在故障点产生一个反射信号（如果没有电缆故障，反射为电缆全长）；对于高阻故障，给电缆上加一冲击直流负高压，使故障点产生反射脉冲。

<孝感>天正华意电气设备有限公司 孝感H-PCM+地下管道防腐层检测仪

孝感电缆故障探测仪 带着测试仪顺着电缆走，断线故障点后面基本听不到信号器的声音，从而定位故障点的位置。(听不到声音时电缆埋多深后退多少)3对于相间绝缘不好电缆(相间漏电)，在长度测试方法上可以通过比较的办法：先把主干线路上的并接线拆除；首先测试故障线对波形，按调整键选择合适的范围（选择的范围数涵盖线路长度）对应相间线路阻值大小调整幅度（相间绝缘阻值越大幅度值相应也要大这样波形才好观察）按脉冲，把测试的波形拍照保存，在幅度范围都不变情况下更换夹子到好线对上，按脉冲，再把好线的波形拍照保存；通过观察故障线对波形和好线对波形的区别（故障点的位置波形不同）把光标移动到波形不同点，屏幕左下角会显示距离数即为故障点的距离，从而确定故障点的位置。4??关于波速度的校准方法：取和测试电缆相同材质，长度在50---100米电缆；调节到合适范围，按脉冲键观察屏幕波形，并适当调节幅度，使屏幕波形易于观察，移动光标到反射波的拐点处，屏幕下方显示故障距离，通过增大、减少键调节波速度使得下面距离数和实际相等时，这时的波速度就是测试电缆的波速度。正常铜线—172；铝线—234。若不想校准波速度还能有距离：线路总长为L；A端测试结果m1；B端测试结果m2；则从A端的距离＝m1/（m1＋m2）＊L。5电缆路径：护层-大地接法是对带铠装电缆（不带电电缆）进行路径探测的接线方式，可以充分发挥本仪器的功能，并能程度地抗干扰。将电缆近端的护层接地线解开，低压电缆的零线和地线的接地也应解开，对端的电缆护层保持接地，信号发生器的红色夹子夹在护层（外铠）黑色夹子接地钎（不可使用接地网），电缆相线保持悬空。电流自发射机流经护层，在电缆对端进入大地，流回近端返回发射机。这种接法不存在屏蔽，因而在地面上产生的信号强，信号特性也比较明确。不带铠电缆路径查找时线路另一端要接地。6.对于（含铠装电缆）对地漏电电缆的测试，先用万用表或者摇表判断出是那一条相线对地漏电，取严重的一根，把信号发生器红色夹子接在这条相线上，黑色夹子接地钎，带着测试仪耳机伸顺着线路走，漏电点声音.

<孝感>天正华意电气设备有限公司 孝感H-PCM+地下管道防腐层检测仪

孝感电缆故障探测仪共有四种类型供选择：“油浸纸型”、“不滴流型”，“交联乙烯”，“聚氯乙烯”，“自选介质”五个菜单项。选择其中一项就等于选择一种速度，即电波在该电缆中的传播速度。数据采样与测量：共有八个按键。“采样”键：在系统测试时采用。每按动一次“采样”键，系统便采集一次数据，并可以在图形显示区绘出波形图来。“扩展”键：为了计算故障距离，按此键可将显示的波形扩展后再计算故障距离。每按一次波形扩展一倍，按四次为一个循环。“卷动”键：波形被扩展后故障点特征波形可能会处于屏以外的其它屏内，按此键可将显示内容一屏一屏地向左移动，直到故障波形在当前屏內显示出来，便于光标定位。“归位”键：需要光标快速回到屏幕左端时按此键。“定位”键：计算距离起点键。在光标移动到特征波形的起始拐点处按此键。“左移”键和“右移”键：这两个键用于控制光标的左右位移。当按动它们时，游标移动，每按一次移动一个单位。如果需要快速移动游标，可以用鼠标拖动游标，到合适的位置松开即可；也可以在波形的特征点上点鼠标的左键直接对准游标。“复位”键：系统复位键。无论系统处于何种状态，按此键均可退回到系统主界面。“存储”键：按此键可将测试的波形和数据存储于电脑内存中。（“存储”与数据管理菜单里的“存盘”不同。“存盘”是将数据存储在磁盘上，可长期保存，而“存储”只是将数据存储在电脑内存中，关机后数据会丢失。）“调用”键：与“存储”配合使用。

<孝感>天正华意电气设备有限公司

孝感电缆故障探测仪 注意事项1、在有条件的情况下，一般应用测距主机粗测出电缆故障距离，再测定电缆埋设路径方向，然后才用此仪器实施定点。按此流程将确保快速准确故障定位，不可在路径不明的情况下实施定点。2．在无测距主机粗测故障距离的情况下，应先用本仪器测定路径后再实施定点。3．探头及主机属精密仪器，绝不可跌落和碰撞。4．不要轻易拆卸探头及仪器，以防人为损坏。八、声磁同步定点仪的操作技巧任何一种仪器设备，在充分了解性能、特点后，方能事半功倍地发挥其功能。该定点仪尽管操作极其简单方便，但在使用时也得根据现场特点，巧妙地使用，才能充分发挥其优势。从使用说明书中介绍的原理知道，此定点仪靠仪器中的电磁传感器接收到故障电缆在冲击放电时产生的辐射电磁波后开始计数，而在拾音传感器接收到故障点放电时产生的地震波后停止计数。电磁波与声音震动波之间的时间差乘以地下声波传播的速度，便是探头至故障点的直线距离（即数字屏显示的数值）。也就是说，只有在冲击闪络之后，探头测听到故障点传来的地震波使计数器停止计数后，所显示的数值才是有效而可信赖的。

孝感H-PCM+地下管道防腐层检测仪

孝感电缆故障探测仪 近几年来，随着电网改造工程的实施，10kV配电线路由原来的“两线一地”供电方式改造为中性点不接地的“三相三线”供电方式。10kV配电线路供电方式的改变，增强了配电线路的绝缘水平，降低了配电线路的跳闸率，提高了供电可靠性，减少了线路损耗。但采取新的供电方式在实际运行中，经常的发生单相接地故障，特别是在大风、暴雨、冰雹、雪等恶劣天气情况下，接地故障频繁发生，严重影响了变电设备和配电网的、经济运行。故障发生后，由于线长范围广，采用以往凭经验，分段逐段推拉，逐级杆塔检查等传统方法进行排查，费时费力，停电范围大，时间孝感电缆故障探测仪 本公司单相接地故障定位仪用于10kV故障线路停电后快速准确定位接地点，可以实现配网设备在出现故障的情况下的快速查找。减小线路检修人员的劳动强度，省时省力，提高工作效率、供电可靠性和电力企业经济效益。 二、组成、工作原理及操作步骤 农村的配网线路中更为接地十分常见，发生接地故障时，常用摇表和人工逐级登杆目测法来寻找接地故障点。我们知道，用摇表查线是要将线路反复多次切割后一段一段地摇，非常麻烦，且又非常很耗时，更何况摇表只能摇到2-3kV，对高阻接地或隐形接地故障是无能为力的；而人工逐级登杆目测法又要耗费大量的时间和大量的人力物力。这种落后的寻线方法与当今电网高度自动化水平极不相适应。无数电力工作者为解决这一问题做出了长时间的巨大努力，但至今仍然没有满意的结果。因而成为困扰电力部门几十年无法解决的一个重大技术难题。 本公司利用了公司经合了国内直流接地故障定位技术、小电流接地故障定位等原理，发明了“S注入法”原理，并成功研发的“高压恒流开路，交流信号自动跟踪定位”技术，基于傅氏算法，开发《配电网线路单相接地故障定位仪》，在10kV（35kV）配网单相接地故障定位的作业方法上取得了重大突破。它解决了因长时间找不到接地故障点而不能及时恢复送电引起的的客户投诉和因售电量减少造成的经济效益问题；也解决了因人海战术即人工逐级登杆查找接地故障而耗费大量人力物力的问题。 使用该仪器就可以在极短的时间内找出接地故障点，仪器内置电池供电，一次可以工作6小时以上，重量小于8公斤，实用方便，从而很好的解决了上述问题，并使停电查线更为准确、快捷、方便、轻松，具有传统方法所无可比似的优越性。

孝感H-PCM+地下管道防腐层检测仪

孝感电缆故障探测仪 测试方法的操作简介1、低压脉冲法测试电缆的断线、短路故障距离1）接线：先将双夹测试线接至“信号”端口，再将测试线的红夹子夹在故障电缆的一个故障相，黑夹子夹在故障电缆的另一个故障相。低压脉冲法连线示意图2）开机：按下开关键，屏幕将显示开机界面；点触一下液晶屏进入测试界面。此时系统默认测试方式为“低压脉冲法”、脉宽“0.2μs”、电缆类型为“交联乙烯”、精度“2m”。然后依据被测电缆绝缘材质、长度等因素再调整默认项目为适合本次测试的内容。3）采样：点击“采样”键，仪器发出测试脉冲并自动触发捕捉到反射脉冲。此时界面将显示电缆的断线和短路波形如下图示。波形的幅度、位置智能自适应大小，不需要人工调节中值或幅度。脉冲法测量图形4）判读：低压脉冲波的判读比较容易，只要将游标分别定位到发射波及反射波的起点即可（详见波形分析基础理论），游标通过左移键或右移键操作。

<孝感>天正华意电气设备有限公司 孝感H-PCM+地下管道防腐层检测仪
