孝感局部放电检测仪放电类型和放电源的辨认先介绍一下示波屏上的椭圆轨迹，它是顺时针方向旋转，正零标脉冲表示试验电压开始由负变向正极性；负零标脉冲则与之相反，两零标间的中点为试验电压的正、负峰值部位。从椭圆上的放电图形辩认放电类型以及识别各种干扰是一门技术性很强并需有丰富实践经验的学问（再结合其他方法予以确认）。CIGRE（国际大电网会议）也为须此专门编了放电图形识谱的小册子，它是根据放电图形中放电位置、移动与否，正负半周的放电幅值一致程度以及放电幅值随试验电压及加压时间的变化特征来判断的，这里只能粗略加以介绍。一般来说来，视为真正的内部气泡形成的局部放电，其主要特征是放电大多产生在靠近试验电压峰值前上升部位的两半周内。（1）典型的内部气泡局部放电（见图五），波形特征：a放电主要显示在试验电压由零升到峰值的两个椭圆相限内。b在起始电压 Ui时放电通常发生在峰值附近，试验电压超过 Ui时，放电向零位延伸。c两个相反半周上放电次数和幅值大致相同（相差至3：1）。d放电波形可分辨。这里又有几种情况：1）如果放电幅值随试验电压上升而增大，并且放电波形变得模糊不可分辨，则往往是介质内含有多种大小气泡，或是介质表面放电；2）如果除了上述情况，而且放电幅值随加压时间而迅速增长（可达100倍或更多），则往往是绝缘液体中的气泡放电，典型例子是油浸纸电容器的放电。图 五（2）金属与介质间气泡的放电（见图六 a），波形特征：正半周有很多幅值小的放电，负半周有少数幅值大的放电，幅值相差可达10：1。其它同上，典型例子是绝缘与导体粘附不佳的聚乙烯电缆放电。如果随试验电压升高，放电幅值也增大，而且放电波形变得模糊，则往往中含有不同大小多个气泡，或者是外露的金属与介质表面之间出现的放电

孝感局部放电检测仪操作说明（作为测试仪器）试验操作前注意事6注意试验，请阅读本说明书第九节“试验注意事项，并严格参照执行试验回路的布线：试验回路的布线应该尽可能简洁，连接线应尽可能的短，不要因为操作控制方面的原因而使试验回路很复杂。试验回路高压侧的回路面积应尽可能的小试验电源的滤波：试验电源的滤波现阶段还是应该采用硬件处理，软件的滤波效果还达不到实际现场使用要求。应采用电源隔离滤波电源，做到动力电源与实际试验电源隔离，试验频带内的滤波衰减量应大于60dB。关于空间干扰：远离干扰源（发射机、大型电机、变频器绕线机等），减小试验回路面积，调整试验设备布置方向，试验场区上空应没有动力电缆等强磁场源，试验场区地下应没有电缆槽5极端情况下可装备屏蔽房正确连接试验线路、根据试品情况确定高压施加方式：通过无晕变压器产生高压的方式：感应试验，通过串联谐振的方式在试品上产生高压选择合适的试验形式、试验回路，根据第五节的常用试验回路”选择。通常情况下选择并联法”测试回路。选择合适的检测阻抗（输入单元），见附录一检测阻抗”简介。正确连接试验线路防止接线不良人为引起的放电设备操作设备驱动程序安装本系统在 下工作 使用时需要安装设备驱动程序，一台计算机在次连接时需要人工安装设备驱动程序 以后再连接时设备驱动程序会自动安装。 下面介绍人工安装设备驱动程序的方法采集卡驱动安装由系统提示发现新硬件后根据提示手动选择硬件的驱动程序路径，指向光盘p路径），完成安装。6.3.1.2支持软件安装局放系统运行需要安装支持软件：开启电源：连接试验电路，并确认无误后，首先开启系统电源，仪器电源插座及电源开关在仪器背面，打开仪器电源开关，仪器的信号处理电路开始工作，再启动计算机电源开关（仪器正面ON/OFF）启动计算机进入系统。

孝感局部放电检测仪常用试验回路和试验形式5.1、常用试验回路（试品接入输入单元的方法）5.1.1标准接法电路-并联法：试品电容Cx与输入单元并联，它适合于必须接地的试品，这个电路的缺点是试验变的杂散电容和试品电容Cx并联，这杂散电容对于大容量试品来说固然可以忽略，而对于小电容试品来说容易引起误差，当然，采用正确的独立小方波直接校正法可以避免这种误差。图二：并联法5.1.2、串联法：它实际上是将Cx与Ck互换一下，让试品电容Cx与输入单元串联，这种电路要求试品低压端对地悬浮，其好处是变压器对地杂散电容与耦合电容并联。在试品电容小于对地杂散电容时可以不接耦合电容器，让对地杂散电容来代替Ck，可给试验带来简便。本电路的主要缺点是试品高压击穿时可能损坏输入单元。图三：串联法5.1.3、平衡法：它要求两个试品相似，至少电容是同一数量级，为了使测量结果好，两试品的介质损耗角正切，尤其是它们的频率关系相同。本电路的优点是可以部分抑制外来干扰，并可变压器对地杂散电容的影响，也可比不平衡电路的试验电压取得高。它的缺点是，除了需要相似的两个试品外，当产生放电时，必须辨别是哪个试品放电。图四：平衡法5.1.4、桥式法：这种电路的主要优点是对外来干扰有额外的抑制作用，因为通过电桥的平衡来抑制掉外干扰的影响，抑制比很高。其缺点是试验电路复杂，限制条件多，对试验人员技术水平有较高要求。图五：桥式法5.2、常用试验形式5.2.1、工频试验5.2.2、中频试验5.2.3、工频串联谐振试验图六：局部放电试验标准接法电路（直接法的并联法）图中：A－输入单元的初级始端；B－输入单元的初级末端，C－输入单元的初级中心抽头，E－输入单元地。

孝感局部放电检测仪使用方法A、准备工作选择合适容量、电压的电源接线前将各设备合理就位，选择好对周围物体的绝缘距离。按照项五设备组成图选择合适导线，正确接好每根连线。（4）接好各设备的接地线，特别注意接地点应为实际上的一点接地。B、开机前准备工作及手/自动操作程序（参照控制台使用说明书）（1）复查A、“准备工作”中的（项关闭试区大门将控制台手动/自动选择开关24向左置于手动位置。（4）将耐压时间继电器P数码拨盘拨至所需耐压时间（如有1分钟）将调压速度调节旋钮8逆时针旋到底。（6）用钥匙将带锁开关22顺时针旋转90度，打开电源此时停止指示灯21和高压侧数字电压表数码管亮，指示控制柜已供电。启动按钮20，此时20指示灯亮，和试品加压10指示灯（如有一、二次开关柜应先合一次开关柜，再合二次开关柜）。（8）按升压按钮16，此时升压指示灯16亮。顺时针旋转调压速度控制旋钮8，此时调压器顶部直流调压电机开始旋转，调压速度表3指示升压速度，试验变压器低压侧电压表1、低压侧电流表2、测量绕组电压表4、高压数字电压表5与高压侧电流表6均随着升压过程指示相应数值，刚开始升压时，升压速度可快些，当电压升到75％试品试验电压时，升压速度减低到每秒2％试验电压后升压速度升到所需额定试验电压。（10）当电压升到所需试验电压时，按耐压计时按钮18，此时耐压指示灯18亮，耐压计时元件9开始耐压计时，计时时间一到所设定的耐压时间，调压器即自动全速降压，直至降到零位时自动停止。（11）按停止按钮21，此时停止指示灯21亮，一次耐压试验即完成（如有一次，二次开关柜，应先断二次，再断一次）。（12）在耐压计时过程中，如发现试验电压偏离试验值，则可用微升或微降按钮15，将电压微调到额定试验电压。（13）在升压过程中，如试品被击穿，则调压器会自动全速降到零位；试品击穿指示灯12和柜内蜂鸣器会开始断续闪烁、蜂鸣报警，直到按停止按钮，才停止蜂鸣。

孝感局部放电检测仪表征局部放电的参数：视在放电电荷，放电重复率，放电的能量，放电的平均电流，放电的均方率，放电功率，局部放电起始电压，局部放电熄灭电压。2.5、视在放电量q是指在试品两端注入一定电荷量，使试品端电压的变化量和局部放电时端电压变化量相同。此时注入的电荷量即称为局部放电的视在放电量，以皮库(pC)表示。 实际上，视在放电量与试品实际点的放电量并不相等，后者不能直接测得。试品放电引起的电流脉冲在测量阻抗端子上所产生的电压波形可能不同于注入脉冲引起的波形，但通常可以认为这二个量在测量仪器上读到的响应值相等。 2.6、国标及IEC的局放测量法─脉冲电流法(ERA)高电压设备局部放电时在试验回路中引起电荷转移，产生高频电流脉冲其流过检测阻抗产生电压脉冲，将此电压脉冲经过合适带宽的放大器放大后由仪器测量、显示出来。

孝感局部放电检测仪检测流程局部放电检测流程1)设备连接：连接测试仪的各个部件，固定传感器。2)开机检测开机后系统自检，确认各个检测通道正常工作。3)设置参数：点击【系统设置通过设置存储目录功能新建一个保存试验数据的文件名，后期所有测量数据均存储在此文件中；再返回模块进入测量界面，点击右上角图标可以对测量过程进行详细的参数设置。4)背景检测：连接TEV传感器，将传感器贴在接地的金属体上（非测量源）当信号稳定时按下按键，再点击，记录下背景值。 信号检测：将传感器紧贴在检测部位。开关柜发生放电的主要部位为母排（连接处、穿墙套管，支撑绝缘件等）、断路器，电缆等设备所对应到开关柜柜壁的位置，这些设备大部分位于开关柜前面板中部及下部，后面板上部、中部及下部、侧面板的上部、中部及下部（开关柜TEV检测部位异常诊断：当通过波形模式检测到信号时，应对局部放电进行诊断与分析，观察信号的周期性通过改变测量模式记录和分析信号。7)数据记录：通过仪器的记录功能将数据保存：在首页中的【检测记录】模块可查看对应的试验数据，以供后期分析。8)生成报告：连接Type-c数据线，运行随机附带的报告生成软件，点击导出数据功能，即可将试验过程中所有数据导出到pc端，根据数据库以及图文信息生成巡检报告。图 检测部位示意图6.2US局部放电检测流程1)设备连接：连接测试仪的各个部件，固定传感器)开机检测：开机后系统自检，确认各个检测通道正常工作。3)设置参数：点击【系统设置，通过设置[存储目录]功能新建一个保存试验数据的文件名，后期所有测量数据均存储在此文件中；通过设置[超声类型]功能，可以配置试验过程中对数据的处理方式。再返回模块进入测量界面，点击右上角图标可以对US测量过程进行详细的参数设置。背景检测将传感器对着空旷的地方，当信号保持稳定时按下【停止】按键，再点击记录背景，记录下背景值。信号检测：将超声波传感器探头沿着柜体上的缝隙进行扫描检测，观察波形变化异常诊断与分析：当检测到周期性信号时进行分析，观察在连续检测模式下50Hz频率成分，100Hz频率成分的大小，并与背景信号比较，看是否有明显变化。并且开展局部放电诊断与分析，包括通过应用相位检测模式，时域波形检测模式判断放电类型；或是挪动传感器位置，寻找信号值，查明可能的放电位置。

孝感局部放电检测仪手持式开关柜巡检仪用于检测和测量开关柜中的瞬时接地电压放电和表面放电，并在液晶屏上实时显示放电波形和放电量。该仪器采用手枪便携式设计，可以直接在开关柜外壳扫描检测，对开关柜的运行不产生任何影响和无任何损害，同时对测量的信号进行TF卡存储和回放观察，并利用配供的耳机可以听到放电的声音。二、使用方法1、仪器的充电仪器实时显示电量，当电量显示较低时，应及时对仪器充电。在首次使用仪器之前，首先应该对仪器充电。一般完成充电所需时间约为7小时，但如果仪器已经部分充电，则充电时间将会减少，具体参看电量显示。另外，需要注意事项：（1）在充电过程中，务必关闭仪器开关。（2）当充电器已经插入后，切勿用仪器进行测量。2、仪器的开/关按下按钮，接通仪器电源，开启仪器；按下按钮，仪器关闭。3、主界面仪器打开后会显示如下主界面：?TEV波形显示区域0028mv、-2dB(放电幅值显示) 放电次数：0次数/秒（放电次数统计）严重程度：0（放电严重程度显示）：交通显示灯?ultra波形显示区域0060mv、12dB(放电幅值显示) 放电次数：10次数/秒（放电次数统计）严重程度：1640（放电严重程度）：交通显示灯?波形图（实时波形界面）?设置（设置界面）?柱状图（柱状图界面）4、Settings设置界面※TEV 设置（瞬时接地电压设置）-即TEV参数设置显示屏※ultra设置（超声波设置）-即超声波参数设置显示屏（1）TEV 设定值的调整在TEV设置（瞬时接地电压设置）、USS设置（超声波设置）显示屏中，使用“＋”与“-”按钮来选择你想要修改的设定值。所选用的数值会以高亮红色显示，按下保存＆退出（保存并退出）按钮，修改值。Red（红色）-设定红色门限Yel（黄色）-设定黄色门限保存＆退出（保存/退出）-回到主设置菜单，并保存任何修改取消（取消）-取消以上设置，并恢复之前设置（2）ultra 设定值的调整Red（红色）-设定红色门限Yel（黄色）-设定黄色门限A：出厂设定Save＆Exit（保存并退出）-回到主设置菜单，并保存任何修改Cancel（取消）-取消以上设置，并恢复之前设置设置方法同上

孝感局部放电检测仪表征局部放电的参数：视在放电电荷，放电重复率，放电的能量，放电的平均电流，放电的均方率，放电功率，局部放电起始电压，局部放电熄灭电压。2.5、视在放电量q是指在试品两端注入一定电荷量，使试品端电压的变化量和局部放电时端电压变化量相同。此时注入的电荷量即称为局部放电的视在放电量，以皮库(pC)表示。 实际上，视在放电量与试品实际点的放电量并不相等，后者不能直接测得。试品放电引起的电流脉冲在测量阻抗端子上所产生的电压波形可能不同于注入脉冲引起的波形，但通常可以认为这二个量在测量仪器上读到的响应值相等。 2.6、国标及IEC的局放测量法─脉冲电流法(ERA)高电压设备局部放电时在试验回路中引起电荷转移，产生高频电流脉冲其流过检测阻抗产生电压脉冲，将此电压脉冲经过合适带宽的放大器放大后由仪器测量、显示出来。

孝感局部放电检测仪检测主机电池供电：采用可充电锂电池供电，可保证系统持续工作8小时以上?LCD显示：使用3.5寸真彩?超声传感器：内置超声波传感器，可通过头戴式耳机听取局部放电超声波信号EV传感器：内置TEV传感器；?扩展接口：可选配HFCT、超声聚波器、接触式超声波传感器、超声延长探头；?局放显示：通过柱状图、PRPD、PRPS三种谱图显示；?超限报警：使用红、黄、绿三色指示提示局部放电的严重程度；?温湿度：内置温湿度传感器，可显示检测现场的温湿度；?电量指示：电池电量实时指示；?软件系统：采用嵌入式系统；?重量较轻、易于便携、使用方便；三、操作说明3.1 操作界面图五、操作显示界面操作方法3.2.1 开关机长按“开/关机”键直至显示屏显示开机界面，检测仪开机；在开机情况下，按“开/关机”，检测仪进入关机界面，检测仪关机。3.2.2 检测传感器选择在开机情况下，按“传感器选择”键，可以切换不同的检测方式，开始后默认为TEV检测。切换到相应的传感器后，按“方向”OK键即可进入到该传感器检测方式下。本机可以支持TEV传感器（内置）、 超声波传感器（内置）、超声波延长探头、超声聚波器、接触式超声波传感器、HFCT传感器。3.2.3 谱图模式选择在开机主界面下，按“方向”左键或右键可以切换不同的谱图检测模式，本机有柱状图、PRPD、PRPS三种谱图显示方式，显示界面的谱图显示上部有相应的标签“HIS”、“PRPD”、“PRPS”指示。注意：谱图模式切换时，不需要按OK键确认，按“方向”左键或右键切换时，直接进入该测试模式下。

孝感局部放电检测仪时间设置在开机主界面下，按“菜单”键，可进入仪器设置界面，如下图所示：通过“方向”上建或下键可选择要进行设置的项目，选中后（橘色显示）按“方向”OK键可进入相应的设置页面。在时间设置页面，通过“方向”左建或右键可分别切换“年-月-日 时：分：秒”，通过“方向”上建或下键调整到相应的值，按OK保存，并退出到主菜单页。3.2.5阈值设置在主菜单页，选中Threshold Setting项按“方向”OK键可进入阈值设置页面。在该页面，通过“方向”上建或下键切换要设置的阈值，Yellow Alarm表示一般阈值，当监测值大于该值时，实时显示界面数值以黄色显示； Red Alarm 表示严重阈值，当监测值大于该值时，实时显示界面数值以红色显示；通过“方向”左建或右键对相应值进行调整；按OK键，保存并返回到主菜单页。3.2.6同步方式在主菜单页，选中Synchronization项按“方向”OK键可进入同步方式选择页面。在该页面，通过“方向”左建或右键切换同步方式，本机支持内同步“Internal Mode”和外同步“External Mode”两种方式；按OK键，保存并返回到主菜单页。3.2.7保存方式在主菜单页，选中Save Mode项按“方向”OK键可进入保存方式选择页面。在该页面，通过“方向”左建或右键切换保存方式，本机支持保存到本机“Save to machine”和保存到手机“Save to Mobile phone”两种方式；按OK键，保存并返回到主菜单页。

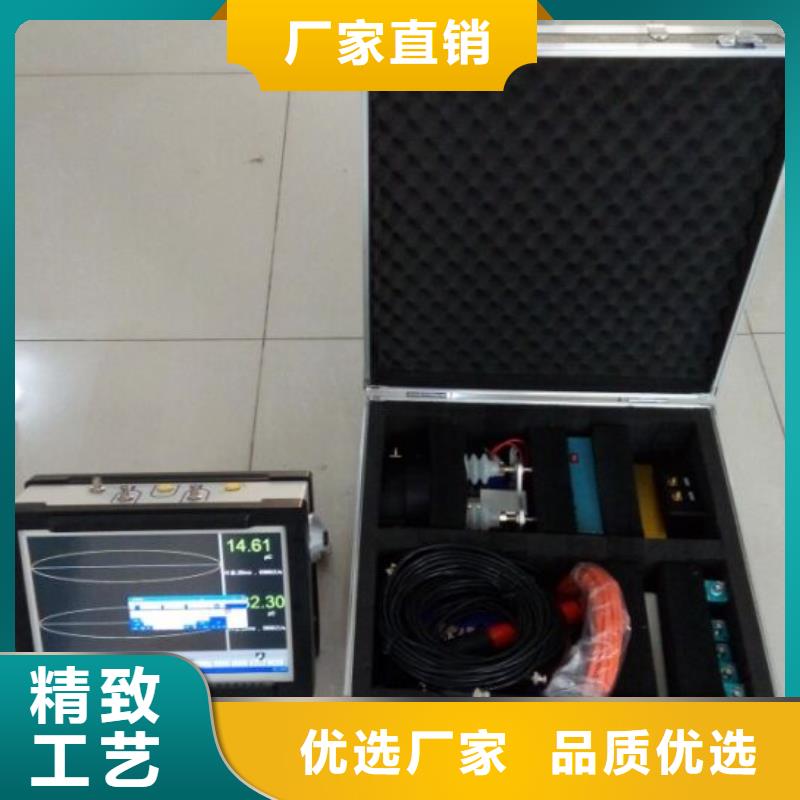

孝感局部放电检测仪局部放电检测仪后研制开发生产的全新的数字化仪器设备，它的采用高速集卡通道：同步4通道；采集卡采样频率：40MHz；高精度AD分辨率12bit，直流精度0.2％；采样长度4M样点；它集成了信号调理、全软件控制、数据分析等功能，是一套完整的局部放电试验系统 先进性：采用高速宽频带数据采集系统，放电波形还原显示清晰，失真度小，配合时间窗的使用，可动态放大显示图形细节；采用12位数据采集系统，结合连续、单次数据采集，测量精度与传统模拟局放仪相比有了质的提高。1.2、继承性：运用虚拟仪器的概念，数字化全模拟传统仪器的功能，图形显示分为：椭圆、正弦、直线，放电相位显示明确；同步跟踪显示任意频率的试验电源，放电相位显示明确；数控增益粗调、增益细调。数字模拟时间窗，可任意调节大小，动态并可放大显示细节。1.3、可靠性：优化了系统组成结构，运用模块化、单元化设计技术，数字仪器各功能模块单元明确。信号调理单元移用了我厂应用了多年的经典的调理电路，加上采用了高可靠性的数据采集卡，使得数字仪器的可靠性有了根本的保证。1.4、性：系统采用了多参数报警保护措施，关键部位更采用软、硬件双重保护，灵敏度高，确保了整个试验系统的运行。

孝感局部放电检测仪概述 随着社会的进步，科学的发展，人类对能源的需求愈来愈大，由于电力在人们生活当中是不可缺少的一份重要的资源，从而促进电力工业的迅猛发展。随着网络电压的提高和新的生产工艺、技术对性试验放在了议事日程上。为了增加输出发配电设备的使用寿命，现对一些设备提出了局部放电试验的要求。为了适应不同的电压等级，不同容量的电力设备进行工频电压试验，我厂制造各种规格的工频无局部放电试验变压器及其成套装置，用户根据需求自行选择。从结构型式上分可分为：单相铁壳式、单相铁壳串级式、单相绝缘筒外壳式和单相绝缘筒外壳串级式四种。单相铁壳式一般适用于电压容量较低且便于携带或电压容量较大固定式，但对局部放电量要求较低的场合；单相绝缘筒式一般适用于对局部放电量要求较高；电压不太高，且比较固定使用的场合，单相绝缘筒式、串级式，主要适用于对局部放电要求较高、电压高、容量大或电压容量大便于携带的场合，以上四种型号供用户根据不同要求自行选择。

孝感局部放电检测仪局部放电检测仪后研制开发生产的全新的数字化仪器设备，它的采用高速集卡通道：同步4通道；采集卡采样频率：40MHz；高精度AD分辨率12bit，直流精度0.2％；采样长度4M样点；它集成了信号调理、全软件控制、数据分析等功能，是一套完整的局部放电试验系统 先进性：采用高速宽频带数据采集系统，放电波形还原显示清晰，失真度小，配合时间窗的使用，可动态放大显示图形细节；采用12位数据采集系统，结合连续、单次数据采集，测量精度与传统模拟局放仪相比有了质的提高。1.2、继承性：运用虚拟仪器的概念，数字化全模拟传统仪器的功能，图形显示分为：椭圆、正弦、直线，放电相位显示明确；同步跟踪显示任意频率的试验电源，放电相位显示明确；数控增益粗调、增益细调。数字模拟时间窗，可任意调节大小，动态并可放大显示细节。1.3、可靠性：优化了系统组成结构，运用模块化、单元化设计技术，数字仪器各功能模块单元明确。信号调理单元移用了我厂应用了多年的经典的调理电路，加上采用了高可靠性的数据采集卡，使得数字仪器的可靠性有了根本的保证。1.4、性：系统采用了多参数报警保护措施，关键部位更采用软、硬件双重保护，灵敏度高，确保了整个试验系统的运行。
