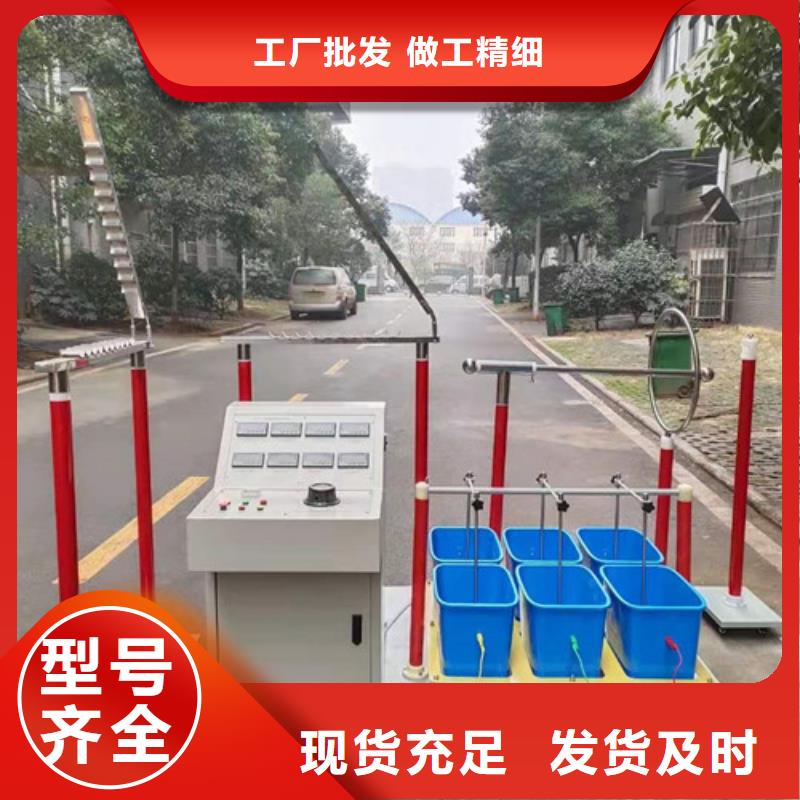

绝缘靴手套耐压试验装置

孝感绝缘靴手套耐压试验装置

孝感绝缘鞋手套耐压装置 全自动绝缘靴（手套）测试装置静卧式拉力试验机技术条件书1、产品名称、规格型号、及图片产品名称：静卧式拉力试验机规格型号：TH-II-200KN产品图片：2、产品制造所遵循的先关标准GB2900 电工名词术语《电力工器具性试验规程》GB/T3159-92 《液压式试验机》GB/T2611-92《试验机通用技术要求》GB/T2423.8-1995电工电子产品基本环境试验规程GB4793-1984电子测量仪器要求GB156 包装贮运标志3、总体技术功能静卧式拉力试验机。外型美观、结构合理、技术含量高，测力系统采用全电脑控制、它由高精度传感器彩显打印，执行机构由液压系统来完成，它适用广泛，可用于，钢缆绳缆、绝缘绳、葫芦双钩滑车组等各类起重工具拉力试验，还可以为其它器具、线路金具、绝缘瓷瓶串等机械静荷试验，可靠，使用方便。可以满足拉力试验的要求它具有以下功能：1、该试验机具有力值、静负荷保持时间均可任意设定2、自动修正载波动力值，当试验达到预定时间，计算机会发出指令，自动卸荷。3、计算机判断测定数据试验结果合格与否并由打印机自动输出试验要求的全过程。4、主要技术参数：1、系统测试精度：优于1％F.S?2、系统控制精度：优于10％???3、采样速率：可达100Hz?4、负荷：200KN???5、电源：三相四线380V 总长8.48米6、液压系统高压额定压力：15MPa高压额定流量：0.2L／min低压额定流量：4L／min?低压工作压力

项目概况本项目将建设一套智能绝缘工具试验室作为工器具运行保障的重要技术支撑，实现工器具状态监测水平的，切实提高电力运行的稳定性和可靠性。构成包含孝感 绝缘靴绝缘手套耐压测试模块、电力工器具力学性能试验模块、绝缘杆试验系统模块、验电器功能检测模块、绝缘梯具测试模块、绝缘横担测试模块等。系统建成后可实现绝缘靴、孝感绝缘手套、绝缘杆、绝缘绳、绝缘垫、绝缘服、验电器、脚扣、帽、竹木梯、绝缘梯、带、 绝缘横担等工器具检测。本全自动绝缘靴手套耐压测试仪是按照国标DL/T1476-2015《电力工器具性试验规程》的要求的基础上研制生产。绝缘鞋手套耐压装置本产品各项指标均符合国标的要求。可以按《规程》要求对绝缘鞋、绝缘手套等工器具进行智能化绝缘耐压试验，绝缘靴及绝缘手套耐试验周期为半年，试验过程中不允许击穿，同时绝缘靴绝缘绝缘手套泄漏电流不大于限定值。产品适用于所有与电力相关行业.

<孝感>天正华意电气设备有限公司

孝感绝缘鞋手套耐压装置要求请阅读下列注意事项，以免人身伤害，并防止本产品或与其相连接的任何其他产品受到损坏。为了避免可能发生的危险，本产品只可在规定的范围内使用。只有合格的技术人员才可执行维修。防止火灾或人身伤害：使用适当的电源线。只可使用本产品专用、并且符合本产品规格的电源线。正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。产品接地。本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。为了防止电击，接地导体必须与地面相连。在与本产品输入或输出终端连接前，应确保本产品已正确接地。注意所有终端的额定值。为了防止火灾或电击危险，请注意本产品的所有额定值和标记。在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。请勿在无仪器盖板时操作。如盖板或面板已卸下，请勿操作本产品。使用适当的保险丝。只可使用符合本产品规定类型和额定值的保险丝。避免接触裸露电路和带电金属。产品有电时，请勿触摸裸露的接点和部位。在有可疑的故障时，请勿操作。如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。请勿在潮湿环境下操作。请勿在易爆环境中操作。保持产品表面清洁和干燥。

<孝感>天正华意电气设备有限公司 孝感绝缘靴手套耐压试验装置

孝感绝缘鞋手套耐压装置软件操作界面试验项目界面：图1设置说明:1.主机界面有多个参数可设置，如图1，连接好线路开机准备试验的时候，首先是需要确认主机的的变比与所搭配的试验变压器的变比是否一致，如不一致，请在变比设置一项里面进行设置。特别注意：如果是配套交直流两用的变压器，使用直流的时候变比要根据比例进行设定，交流变比乘根号2进行设定。如图2，设置完成点击确定，参数即时保存。图22.为了打印时间的准确性，请确认系统的时间是否与北京时间一致，如不一致请在时间设置里面设置，具体如图3，设置完毕，点击确定即可。如时间设定完成后，重新开机时间参数保存不了的，请更换主板coms电池，重新设置。设置保存的参数，变比与时间参数均会在主机设置界面图1中显示。图33.绝缘靴手套耐压测试参数设定1）请根据制定的标准，进行参数设定，具体参照：绝缘靴15kV，泄露电流7.5mA，耐压1分钟；低压手套2.5kV，泄露电流2.5mA，耐压1分钟；高压手套8kV，泄露电流9.0mA，耐压1分钟。绝缘杆其他试验，可根据电压具体进行设定。设置界面参照图4进行设定。2）次参数设定完成后要进行一次升压，系统才会保存当前参数，下次做同种试品的试验，参数无需更改。具体根据试品类型，进行参数更改。

孝感绝缘鞋手套耐压装置感谢您购买本公司全自动绝缘靴手套耐压试验装置。在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。我们的宗旨是不断地改进和完善公司的产品，因此您所使用的产品可能与使用说明书有少许的差别。如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身！免责声明本手册依据现有信息制作，其内容如有更改，恕不另行通知。本公司在编写该手册的时候已尽努力保证其内容准确可靠，但本公司不对本手册中的遗漏、不准确或错误导致的损失和损害承担责任。读者对象本手册的读者对象为本测试仪器试验技术人员，以及配置和此仪器试验台的管理员。内容介绍本手册详细介绍了绝缘靴耐压测试仪的安装、测量、使用、保养等等。获取技术支持本公司提供全天候 7×24 小时的电话热线服务。客户在产品使用及网络运行过程中遇到问题时请随时与本公司电话热线联系。慎重保证本公司生产的产品，在发货之日起一个月内，如产品出现缺陷，实行包换。一年内如产品出现缺陷，实行免费维修。一年以上如产品出现缺陷，实行有偿终身维修。

孝感绝缘靴手套耐压试验装置

项目概况本项目将建设一套智能绝缘工具试验室作为工器具运行保障的重要技术支撑，实现工器具状态监测水平的，切实提高电力运行的稳定性和可靠性。构成包含孝感 绝缘靴绝缘手套耐压测试模块、电力工器具力学性能试验模块、绝缘杆试验系统模块、验电器功能检测模块、绝缘梯具测试模块、绝缘横担测试模块等。系统建成后可实现绝缘靴、孝感绝缘手套、绝缘杆、绝缘绳、绝缘垫、绝缘服、验电器、脚扣、帽、竹木梯、绝缘梯、带、 绝缘横担等工器具检测。本全自动绝缘靴手套耐压测试仪是按照国标DL/T1476-2015《电力工器具性试验规程》的要求的基础上研制生产。绝缘鞋手套耐压装置本产品各项指标均符合国标的要求。可以按《规程》要求对绝缘鞋、绝缘手套等工器具进行智能化绝缘耐压试验，绝缘靴及绝缘手套耐试验周期为半年，试验过程中不允许击穿，同时绝缘靴绝缘绝缘手套泄漏电流不大于限定值。产品适用于所有与电力相关行业.

孝感绝缘靴手套耐压试验装置

孝感绝缘鞋手套耐压装置1.主要功能与技术参数1.1主要功能2.1.1同时进行8只绝缘靴或绝缘手套的试验，分别测量泄漏电流。2.1.2采用大屏幕液晶全汉字显示，显示信息量大，一屏同时显示8路高压泄漏电流、试验电压、电流、计时时间等参数。2.1.3可测量试验电压、试验变压器一次电流等参数。2.1.4采用红外通讯，使操作台与高压系统彻底隔离，确保试验人员。2.1.5全自动进行耐压试验。试验开始后，仪器自动合闸以国标要求升压速度自动升压，升至预定电压开始计时并保持试验电压，时间到自动降压至零并断电，同时显示各试品泄漏电流并自动保存试验结果。2.1.6具有专用接地容器，便于操作。2.1.7每路试品均具备高压分断机构，当任意一路击穿时，该路试品将自动脱离高压，不影响试验的进行。2.1.8具有过压、过流保护功能。2.1.9具有高压危险警示灯显示。2.1.10可保存60组试验数据及结果，随时查阅。2.1.11实时日历时钟功能。1.2技术参数额定输出电压：50kV额定容量： 5kVA输出电压量程：50.0 kV（250V） 电压测量误差：＜±（0.5％U＋0.02％Umax）其中U为示值，Umax为量程上限值输入电流量程：25.0A电流测量误差：＜±（0.5％I＋0.02％Imax）其中I为示值，Imax为量程上限值泄漏电流量程：25.00mA泄漏电流测量误差：±（1.0％I＋1个字）其中I为示值泄漏电流分辨率：0.01 mA数显计时

孝感绝缘靴手套耐压试验装置

孝感绝缘鞋手套耐压装置技术参数额定输出电压：50kV额定容量： 5kVA输出电压量程：50.0 kV（250V）电压测量误差：＜±（0.5％U＋0.02％Umax）其中U为示值，Umax为量程上限值输入电流量程：25.0A电流测量误差：＜±（0.5％I＋0.02％Imax）其中I为示值，Imax为量程上限值泄漏电流量程：25.00mA泄漏电流测量误差：±（1.0％I＋1个字）其中I为示值泄漏电流分辨率：0.01 mA数显计时：10~990 S2.设备组成 2.1 全自动绝缘靴（手套）测试装 高压泄流测控仪 1套2.3 试验变压器套3.面板布置3.1仪器面板布置3.2测试仪按键功能说明液晶屏下方电位器可调节液晶屏的对比度。液晶屏右侧的操作键“∧”“∨”键及“＜”“ ＞ ”键可分别用来选择菜单和增减选择量，“确认”键用来确认所选项目、启动等工作，“退出”键用来停止试验、返回上一级菜单。“急停”键用于特殊情况下紧急停止试验，“升压”“降压”键用来手动调节升压、降压。3.3试验接线测试仪电源输入端子接交流220V电源，0 ~ 250V电源输出接试验变压器一次输入，测量输入接试验变压器测量线圈；试验变压器高压输出接高压泄流测控仪高压输入；测试仪、试验变压器、高压泄流测控仪接地点均接地。注意：红外数据通讯端口之间夹角不大于30度，两个端口间距离不超过6m。4.操作说明4.1开机打开高压泄流测控仪电源开关。接通CZ7004绝缘靴手套测试主机的220V试验电源，打开测试仪左下脚电源开关，液晶屏显示开机画面，警示灯绿灯亮。屏幕右上角显示红外通讯状态，以动画显示，如看不到动画显示，请检查高压泄流测控仪是否开机，红外数据通讯端口是否对正。
